第二章 指令系统

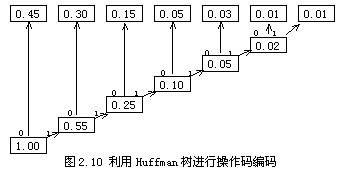

　　实际上，操作码不可能达到最短长度，这是因为操作码的位数必须是2的整倍数。然而，我们可以利用Huffman算法，通过构造Huffman树对操作码进行编码。上面这个例子的具体编码过程如图2.10所示。

　　利用Huffman树进行操作码编码的方法，又称为最小概率合并法。对于上面这个例子，具体的编码方法是：首先，把所有7条指令按照操作码在程序中出现的概率值，自左向右从排列好，每条指令是一各结点；然后，选取两个概率最小的结点合并成一个概率值是二者之和的新结点，并把这个新结点插入到其它还没有合并的结点中间；再在新的结点集合中选取两个概率最小的结点进行合并，如此继续进行下去，直至全部结点都合并完毕，最后得到一个根结点，根结点的概率值为1。
　　从图中可以看到，每个结点都有两个分支，分别用一位代码"0"和"1"表示。如果要得到某一条指令的操作码编码，可以从根结点开始，沿尖头所指方向，到达属于该指令的概率结点，把沿线所经过的代码组合起来得到这条指令的操作码编码。例如，要想得到概率值为0.15的指令的操作码编码，可以从概率值为1.00的根结点开始，沿尖头向右上方，到达概率值为0.55结点，于是得到第一位操作码"1"，继续向右上方，到达概率值为0.25结点，得到第二位操作码，也是"1"，最后沿向上的尖头，到达概率值为0.15的结点，得到最后一位操作码"0"，把所经过的代码组合起来得到概率值为0.15这条指令的操作码编码为"110"。
　　应当指出，采用上述方法形成的操作码编码并不是唯一的，只要将任意一个二叉结点上�"0"和"1"交换，就可以得到一组新的操作码编码。然而，无论怎样交换，操作码的平均长度是唯一的。
　　采用Huffman编码法所得到的操作码的平均长度为：
　　　　
　　Pi表示第i种操作码在程序中出现的概率，Li表示第i种操作码的二进制位数，一共有n种操作码。
　　把具体数值代入，得到：
　　　　＝0.45×1＋0.30×2＋0.15×3＋0.05×4
　　　　　　　　　　　　＋0.03×5＋0.01×6＋0.01×6
　　　　　　　　　　　＝1.97（位）
　　这种编码方法的信息冗余量很小，仅为：
　　　
　　与采用3位固定长操作码的信息冗余量35％相比要小得多。
