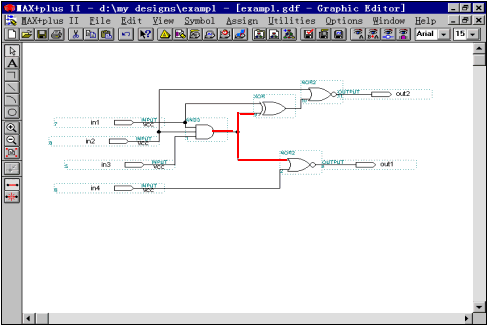

图8.13中所有元件符号以及输入输出引脚都是用这种方法得到的。值得注意的是：图8.13中有2个2输入或非门，在元件库中他们的名字是NOR2，是同一类型的元件；而在原理图中他们的输入/输出信号各不相同，因此不是同一个元件。为此，我们把元件库中的元件叫做模板元件，而把原理图中的元件叫做实例元件。从库中挑选一个模板元件使之加入原理图的过程叫做调用或例化。 图8.13 用MAX+plusII原理图编辑器创建一张原理图 　　现在以图8.13为例，说明在原理图编辑器中调用库元件的过程：动画演示>>
