首先我们用门电路构建一个1位半加器，如图8.10(a）所示，接着我们试图把半加器作为一个子电路用来构建一个1位全加器。为此，我们为图8.10(a）所示半加器建立一个符号图，示于图8.10(b）。
把半加器和门电路作为基本元件构建的1位全加器示于图8.11(a)，它的符号图示于图8.11(b)。以同样方式构建的4位加法器原理图示于图8.12，当然我们还可以为4位加法器构建一个符号图，不过我们就此为止不再继续下去了。

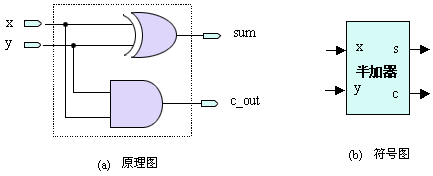

图8.10 半加器 |
|
首先我们用门电路构建一个1位半加器，如图8.10(a）所示，接着我们试图把半加器作为一个子电路用来构建一个1位全加器。为此，我们为图8.10(a）所示半加器建立一个符号图，示于图8.10(b）。 把半加器和门电路作为基本元件构建的1位全加器示于图8.11(a)，它的符号图示于图8.11(b)。以同样方式构建的4位加法器原理图示于图8.12，当然我们还可以为4位加法器构建一个符号图，不过我们就此为止不再继续下去了。
|
