问答题

　第1题
　本章中经常用到2个名词：信号和结点。请对下面的陈述作出正确与否的判断。

　第2题
　MAX+plusII中的设计描述、中间结果和最终结果都是以文件形式保存。请问项目（Project）和文件是什么关系？



　第3题
　在MAX+plusII系统中，VHDL文件及其文件名应遵循一定规则，请判断以下陈述 是否正确。

　第4题
　对项目编译之前一定要指定目标器件吗？



　第5题
　对项目编译之前一定要给器件作引脚分配吗？



　第6题
　模拟验证这个环节是必不可缺的吗？


　第7题
　用原理图编辑器作全加器设计练习
　设计分解是化繁为简的方法之一。现在使用此法把4位加法器分解为4个1位加法器（见图P8.1），然后再把1位全加器分解为规模更小的子模块(图P8.2)。全加器中包含2类子元件：半加器half_adder和二输入端或门OR2。OR2是标准门元件，而半加器需要自己设计。
　建立元件库的过程与设计分解的过程恰好相反，采用自底向上的方法，先从半加器开始设计。半加器的原理图示于图P8.3。
　　　　　　　　　　图P8.1 4位加法器原理图

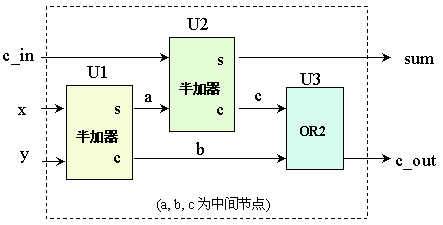

　　　　　　　　　　　图P8.2　全加器原理图

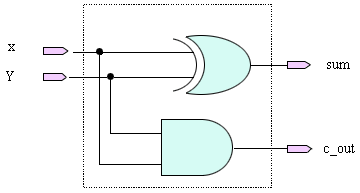

　　　　　　　　　　图P8.3　半加器原理图


　1. 用原理图编辑器画出1位半加器的原理图模拟验证直至正确。
　2. 用原理图编辑器画出1位全加器的原理图（把半加器作为子电路调用）
　　 模拟验证直至正确。
　3. 用原理图编辑器画出4位全加器的原理图（把全加器作为子电路调用）
　　 模拟验证直至正确。




　8-10题用VHDL作全加器设计练习
　第8题
　半加器的VHDL描述和验证　
　VHDL代码第1-2行的语句为什么必要？
　LIBRARY IEEE;
　USE IEEE.Std_Logic_1164.ALL;
　ENTITY half_adder IS
　　PORT( x, y : IN Std_Logic;
　　　　sum, c_out : OUT Std_Logic);
　END half_adder;

　ARCHITECTURE behav1 OF half_adder IS
　BEGIN
　　sum <= x XOR y;
　　c_out <= x AND y;
　END;



　第9题
　1位全加器的VHDL结构描述和验证
　以全加器原理图（图P8.2）为基础，写出1位全加器的VHDL结构描述
　模拟验证直至正确。




　第10题
　4位全加器的结构描述
　用文本编辑器写出4位全加器的VHDL结构描述模拟验证直至正确。



　11-12题用VHDL对全加器作行为描述和验证
　第11题
　1位全加器的行为描述
　使用Text Editor输入1位全加器的行为描述编译
　使用Wave Form Editor编辑激励波形模拟分析波形直至正确。



　第12题
　8位全加器的行为描述使用Text Editor写出8位全加器的VHDL行为描述（提示：最好使用重载运算符 "+"，可利用IEEE库中的std_unsigned程序包）编译使用Wave Form Editor编辑激励波形模拟分析波形直至正确。



　13-15题 锁存器设计练习
　第13题
　用原理图编辑器设计锁存器 锁存器原理图示于图P8.5和图P8.6，二者等价。图P8.6节省1个门，成本较低。 读者可任选其一作练习。

　　　　　　　　　　　　图P8.5　锁存器原理图一
　

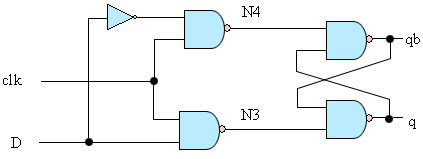

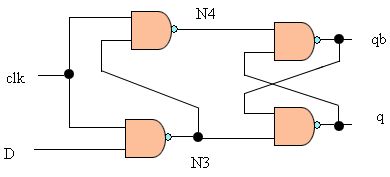

　　　　　　　　　　　　图P8.6　锁存器原理图二


　[证]：
　 　　　　　图8.5
　　　　　　　图8.6
　练习1：使用Graphic Editor输入波形图P8.5编译
　　 　　使用Wave Form Editor编辑激励波形模拟分析波形
　　　 　直至正确。

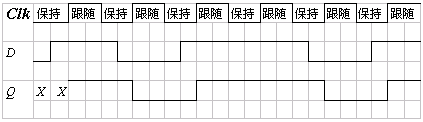

　参考波形如下：

　练习2：针对图P8.6作如上练习，模拟结果应当相同。



　第14题
　用VHDL结构描述设计锁存器
　使用Text Editor输入锁存器的VHDL结构描述编译
　使用Wave Form Editor编辑激励波形模拟分析波形直至正确。
　为了方便读者，下面提供了一个框架，读者可在框架中填入所需代码。
　entity latch is
　begin
　　port ( D, clk : in std_logic;
　　　　　q, qb out std_logic)
　end;

　architecture struct of latch is
　　…….
　begin
　　…….
　end;



　第15题
　用VHDL行为描述设计锁存器
　使用Text Editor输入锁存器的VHDL行为描述编译
　使用Wave Form Editor编辑激励波形模拟分析波形直至正确。
　为了方便读者，下面提供了一个框架，读者可在框架中填入所需代码。
　entity latch is
　begin
　　port ( D, clk : in std_logic;
　　　　q, qb out std_logic)
　end;

　architecture behv of latch is
　　…….
　begin
　　…….
　end;



　16-17题用VHDL描述D触发器

　　　　图P8.7　带清零端的D触发器

　第16题
　带异步清零端的D触发器
　如图P8.7所示，信号reset为异步清零端，一旦reset取值为0，立即使触发器清0（输出端q为0）。在reset取值为1的条件下，时钟信号Clock的上升沿将数据输入端D的值打入D触发器。
　使用Text Editor写出上述D触发器的VHDL行为描述编译使用Wave Form Editor编辑激励波形模拟分析波形如果模拟结果波形和预期的波形不一致，则修改VHDL描述，重复以上过程，直至正确。 图P8.7 带清零端的D触发器



　第17题
　带同步清零端的D触发器
　如图P8.7所示，信号reset为同步清零端。当reset取值为0时，在时钟信号Clock的上升沿使触发器清0（输出端q为0）。当reset取值为1时，时钟信号Clock的上升沿将数据输入端D的值打入D触发器。
　使用Text Editor写出上述D触发器的VHDL行为描述编译使用Wave Form Editor编辑激励波形模拟分析波形如果模拟结果波形和预期的波形不一致，则修改VHDL描述，重复以上过程，直至正确。



　第18题
　用VHDL设计空调机控制器
　空调机控制器的输入来自温度传感器（参见图P8.8）：当室温高于预先设定的高限（例如25度）时，信号temp_high为'1'；否则为'0'。当室温低于预先设定的低限（例如17度）时，信号temp_low为'1'；否则为'0'。空调机控制器根据这2个输入信号值的组合向空调机发出适当的命令：Heat表示加热，Cool表示制冷。空调机控制器可以抽象为一个有限状态机，其状态迁移图如图P8.9所示。要求完成的工作如下：
　设计：输入VHDL代码；
　编译；
　模拟；
　分析模拟结果的波形，如果和预期结果不符则修改设计，直至正确。

　　　　　　　图P8.8　空调机控制器作用示意图

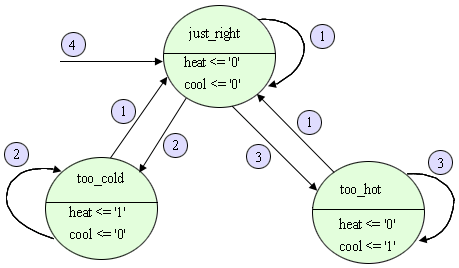

　　　　　　　　　　　图P8.9　空调机控制器状态迁移图


　① temp_high = '0' AND temp_low = '0' 　② temp_low = '1'
　③ temp_high = '1'　　　　　　　　　　 　④ reset = '0'



　第19题
　用VHDL设计分频器
　图P8.11是分频器的框图。输入信号reset使分频器进入初始状态。输出信号output是典型的方波，其周期是输入信号clk周期的10倍。

　　　　　　图P8.11　分频器的框图
　　

　下面给出描述该分频器的VHDL源代码，其entity名字是example，architecture名字分别是bad和good。请分别对这2个VHDL描述进行综合和模拟。二者的模拟结果相同；但阅读报告文件后发现：它们的硬件成本（所使用的逻辑单元数）相差很大。请分析造成这种差别的原因。
　-- These examples are used to show how to reduce LOGIC CELLs.
　-- The first example:
　LIBRARY IEEE;
　USE IEEE.STD_LOGIC_1164.ALL;
　　
　ENTITY example IS
　　PORT( reset, clk: IN STD_LOGIC;
　　　　output : OUT STD_LOGIC);
　END example ;

　ARCHITECTURE bad OF example IS
　　SIGNAL counter: integer;
　BEGIN
　　proc1: PROCESS (reset, clk)
　　　VARIABLE MM: integer;
　　BEGIN
　　　IF reset = '0' THEN
　　　　MM := 0;
　　　ELSIF clk'event and clk='1' THEN
　　　　IF MM < 9 THEN
　　　　　MM := MM + 1;
　　　　ELSE
　　　　MM := 0;
　　　　END IF;
　　　END IF;
　　　counter <= MM;
　　END PROCESS;
　proc2: PROCESS (counter)
　　BEGIN
　　　IF counter < 5 THEN
　　　　output <= '0';
　　　ELSE
　　　　output <= '1';
　　　END IF;
　　END PROCESS;
　END bad;
　　
　-- The second example:
　ARCHITECTURE good OF example IS
　　SIGNAL counter: integer　RANGE 0 TO 15;
　BEGIN
　　proc1: PROCESS (reset, clk)
　　　VARIABLE MM: integer RANGE 0 TO 15;
　　BEGIN
　　　IF reset = '0' THEN
　　　　MM := 0;
　　　ELSIF clk'event and clk='1' THEN
　　　　IF MM < 9 THEN
　　　　　MM := MM + 1;
　　　　ELSE
　　　　　MM := 0;
　　　　END IF;
　　　END IF;
　　　counter <= MM;
　　END PROCESS;
　
　proc2: PROCESS (counter)
　　BEGIN
　　　IF counter < 5 THEN
　　　　output <= '0';
　　　ELSE
　　　　output <= '1';
　　　END IF;
　　END PROCESS;
　END good;



　第20题
　用VHDL设计交通灯控制器
　图P8.12是High_way和Farmroad十字路口交通灯控制示意图，Farmroad上有检测装置，其输出信号为Car_on_Farmroad，当Car_on_Farmroad为真时表示Farmroad上有车等待。

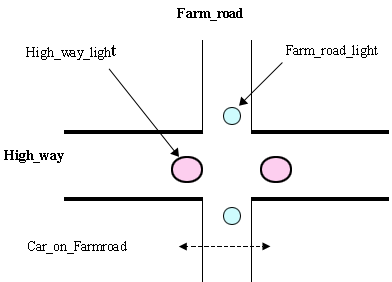

　　　　　　　　　　　　图P8.12　十字路口交通灯控制示意图
　

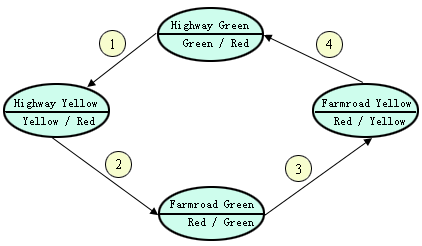

　　　　　　　　　图P8.13是交通灯控制器的有限状态机描述-状态迁移图。

　　1. (Car_on_farmroad) AND (Timed_out_long)
　　2. (Timed_out_short)
　　3. NOT(Car_on_farmroad) OR (Timed_out_long)
　　4. Timed_out_short

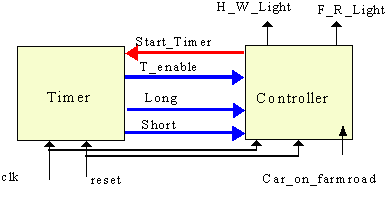

　图P8.14是设计分解（细化），把交通灯控制器分解为2个部件：Controller和Timer。图中将输入、输出以及两个部件之间的交互信号都表示出来。

　　　　　　　　　　　　　图P8.14 设计分解


　-- 下面给出总体描述，读者在此总体描述的框架下作详细描述 --
　自定义程序包：
　PACKAGE traffic_package IS
　　TYPE color IS (green, yellow, red, unknown);
　　TYPE state IS (
　　　　　　　　　highway_light_green,
　　　　　　　　　highway_light_yellow,
　　　　　　　　　farmroad_light_green,
　　　　　　　　　farmroad_light_yellow );
　　END traffic_package;

　LIBRARY IEEE;
　USE IEEE.std_logic_1164.ALL;
　USE work.traffic_package.ALL;
　
　ENTITY tlc IS
　　PORT(
　　　reset: IN bit;
　　　clk: IN bit;
　　　car_on_farmroad: IN boolean;
　　　highway_light: OUT color := green;
　　　farmroad_light: OUT color := red );
　　END tlc;
　ARCHITECTURE specification OF tlc IS
　　　SIGNAL present_state: state;
　　　SIGNAL timed_out_long: boolean;
　　　SIGNAL timed_out_short: boolean;
　　　SIGNAL start_timer: boolean;
　　　SIGNAL T_enable : boolean;
　BEGIN
　　……..
　END;
　
　具体要求：
　输入交通灯控制器的VHDL行为描述编译使用Wave Form Editor编辑激励波形模拟分析波形。如果发现原始设计中有错误存在，重复上述过程，直至正确为止。
　写出详尽的实验报告， 包括：任务、设计思路、VHDL源码、模拟所得波形、波形简要分析、小结等。
