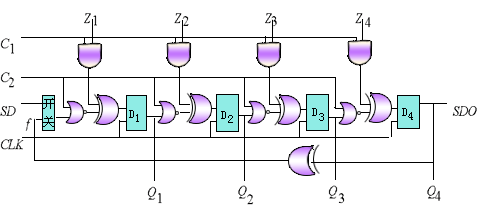

线性反馈移位寄存器(LFSR )是内测试电路中最基本的标准模块结构，既用作伪随机测试码产生器，也作为压缩测试结果数据的特征分析器。 　　LFSR由一系列D触发器及少量异或元件组成。标准LFSR模块如图7.32所示。它在控制端C1, C2的控制下以四种不同的方式工作。 图7.32 标准LFSR模块 　　从图中可以看出，第i个D触发器的输入为 　　　 　　　 　　(1)复位方式。当C1='0', C2='1', 开关置为任意位置时，每个触发器的输入均为'0'，与Zi和Qi的状态无关，所有触发器复位。 　　(2)正常工作方式。当C1 ='1', C2 ='1', 开关置为任意位置时，对任意i, Di =Zi，这是模块的正常工作方式。 　　(3)扫描测试方式。当C1 ='0', C2='0', 开关接通SD时，D1 = , Di = Qi-1 , 所以模块以移位寄存器的方式工作，其中SD为外部输入的串行数据，SDO为串行数据输出。 　　(4)LFSR方式。当C1 ='1', C2 ='0', 开关接通f时，依图7.32的例子，f = ，得 　　　 　 　　　 　　所以该模块是以并行输入的线性反馈移位寄存器的方式工作。 　　如果有Zi ='0', 则D1 =Q3Q4 ,(i=1); Di =Q i-1 , (i >1 )。这样，在输出端Qi 就得到伪随机序列，可以作为测试用的激励信号。 　　如果有Zi = '1', 但Z1 为任意输入, 则D1=Q3Q4Z1，（i=1）, Di= , (i >1 )。这时模块又以串行输入的线性反馈移位寄存器的方式工作。 　　原书（1996年版）图上标注的信号和公式中部分符号有错，请读者更正。 　　LFSR的不同连接关系可以得到不同的功能，从而得到对应与不同为随机码的不同的为随机信号发生器，串行输入数据压缩器，并行输入数据压缩器。因篇幅关系，同时也超出本书范围，关于LFSR的具体应用中的问题略去不讲。有兴趣的读者可以参考有关文献。
