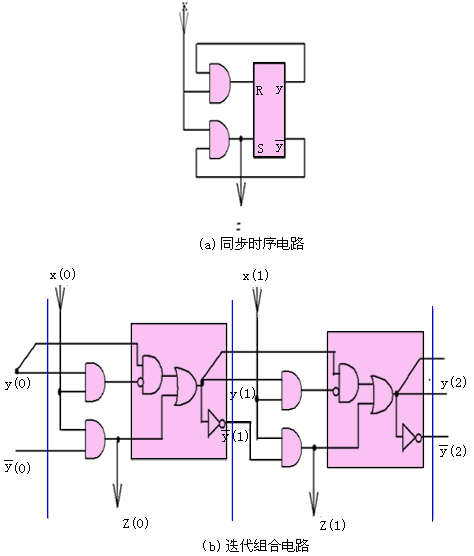

图7.16 同步时序电路展开举例

　　迭代组合电路把时序电路展开成一个无穷空间序列。每一帧对应原时序电路的某一个时刻的情况，即把时间序列变为空间序列。严格地说，这样的模型还只是一个近似模型，由该模型得到的测试集并不能完全等同于原电路的测试集。主要原因是在原电路中各状态变量因反馈路径不同而延迟不同，与迭代组合电路的情况不完全一致。因此需要对该模型的测试集进一步进行故障模拟，才能确定可以作为一个真正的测试集。
　　对于异步时序电路，除了各个反馈点之外，还要考虑中间的非稳定状态，情况比较复杂。所得到的迭代组合电路与原电路的差别比同步电路要严重的多。
