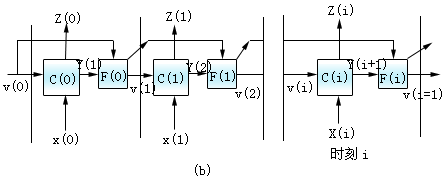

时序电路包括同步电路和异步电路。我们来看一下同步电路的迭代展开。 　　同步电路一般可以表示为图7.14(a) 的模型。图中组合电路c的部分不包括反馈路径。同步触发器部分由RS, JK, D, T等各种触发器构成。为便于生成该时序电路的测试输入，可展开成图7.14 (b) 所示的样子。 图7.14 同步电路的迭代展开 　　 c(0), c(1),…, c(i) 都是组合电路, 与图7.14 (a) 中的c相同, 各称为迭代组合电路的一帧。F(0), F(1),…, F(i)也都是组合电路, 它们的作用与图7.14 (a)中同步触发器部分等效, 称为虚拟触发器。相应于D触发器和RS触发器的虚拟触发器如图7.15所示。图中q, q+分别表示当前状态和下一状态。 　　图7.14(b)中的下标i表示时刻, 通常看成有限序列, 即i =1, 2,…, k.这样时序电路M经过时序迭代展开, 得到迭代组合电路Ｍ＊。时序电路M在时序上的输入输出响应, 对应于迭代组合电路的空间上的输入输出响应, 二者一一对应。 图7.15　虚拟触发器
