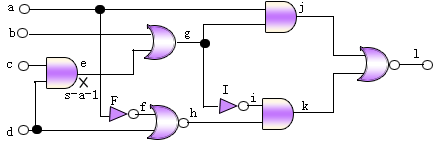

图7.10 D算法举例电路

　　先求故障e_s-a-1的故障原始D立方pdcf，以及各元件的质覆盖cover和传播D立方pdc。
　　　　pdcf (e_s-a-1) =∩_pdcf{ X X|1 }=
　　　　cover(AND2) = , pdc(AND2) =
　　　　cover(OR2) = , pdc(OR2) =
　　　　cover(NOR2) = , pdc(NOR2) =
　　　　cover(NOT) = , pdc(NOT) = { D | D }
　　参看表7.9的D算法执行过程。
　　1． 开始，将故障e_s-a-1的一个故障D立方{0 X | D}作为初始测试D立方tc₀ 。其D前沿为{G}，C前沿为空。
