问答题 第1题 请依照抽象程度的高低将逻辑综合、版图综合以及高层次综合排序（由低到高）。 第2题 请对下述命题做出判断，用"是"、"否"或"有可能"来回答。
第3题 请判断下述命题的正确与否。
第4题 从EDA工具研发者的观点看，高层次综合的主要难点是什么？ 第5题 请简述高层次综合中的主要技术问题。 第6题 请判断下述命题的正确与否。

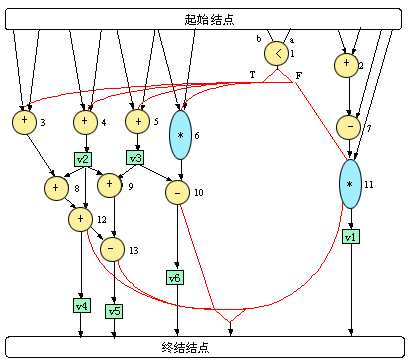

第7题 为什么ASAP和ALAP调度算法的效果并不好，却成为调度技术的基础？ 第8题 图P5.1是一个简化的控制数据流图，对该图不作任何改动（包括优化），求出ASAP调度算法的调度结果。 第9题 图P5.1是一个简化的控制数据流图，对该图不作任何改动（包括优化），求出ALAP调度算法的调度结果。
第10题 根据前面两道题的结果，求出：（1）各操作的调度区间；（2）列表调度算法的调度结果。硬件资源约束条件为：加法器2个，乘法器1个，实现{ - ，< }的功能单元1个。以最少的控制步实现控制数据流图的要求。 第11题 硬件资源约束条件改为：加法器2个，乘法器1个，实现{ - ，< }的功能单元1个。对图P5.1所示简化的控制数据流图进行调度，至少需要几个控制步？ 第12题 编写一个子程序实现ASAP调度算法，输入相应数据，观察输出结果是否和预期一致。 第13题 编写一个子程序实现ALAP调度算法，输入相应数据，观察输出结果是否和预期一致。 第14题 编写一个子程序实现列表调度算法，输入相应数据，观察输出结果是否和预期一致。 第15题 5.15 表P5.1列出一个简单处理器模型所实现的指令系统。设各寄存器的长度皆为8，其中指令寄存器Function[7:0]的定义示于表P5.2。请用VHDL（见第2章）对其作行为描述，并用EDA工具MAX+PlusII（见第8章）对其进行综合和模拟验证。 提示1：本题的目的是体验行为描述的简洁性以及高层次综合的诸多优点。 提示2：该处理器模型的框图示于图P5.2。它包含4个通用寄存器（R0,R1,R2,R3），2个临时寄存器（RA, RB），1个算术逻辑运算单元ALU，1个总线系统和一个控制器。从行为描述的角度看，这个框图是不必要的，画在这里仅仅是为了给初学者提供帮助，并且EDA工具的综合结果也可能和这个框图不同。

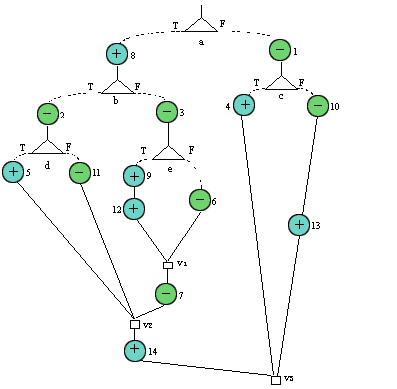

第16题 假定某数字信号处理系统的采样频率fc=100(KHz)，使用ASAP调度算法的结果为：循环体的执行时间为8个控制步，即ELmin=8。试问在下述2种情况下能否用非流水线方式完成指定任务？如果可以，请给出非流水线方式下循环体的执行时间范围；如果不能，请给出流水线方式下循环体的数据等待时间IL。 (a) 相应硬件的控制步时间段长度tc = 1.0 (ns)； (b) 相应硬件的控制步时间段长度tc = 2.0 (ns)。 第17题 图P5.3是带有分枝结构的数据控制数据流图的一个实例，请为其建立一个条件向量表，用点积运算判断下列操作是否是互斥操作。如果是互斥操作，请给出合并后的条件向量。 (a) 操作5与操作13； (b) 操作12与操作14； (c) 操作5与操作12。 第18题 仍然针对图P5.3所示带分枝结构的数据控制数据流图做互斥操作的合并判断，与前面一道习题不同之处是：现在不考虑不同层次上操作的合并问题，只考虑同一层次上不同分支中的互斥操作的局部合并。请用叉积运算判断下述操作是否是同一层次上的互斥操作？如果是同一层次上的互斥操作，请给出合并后的条件向量。 (a) 操作5与操作13； (b) 操作5与操作12； (c) 操作5与操作11；
第19题 请对下述命题做出判断，用"是"、"否"或"有可能"来回答。
第20题 假定某目标电路的行为描述已被调度，对调度结果进行分析后得到各变量的生存期，示于表P5.3。这些变量所代表的数据需要被寄存器保存，请用图着色算法对表P5.3进行变量分配，以最少的寄存器实现这些变量的存储。请给出寄存器的个数n，以及每个寄存器所对应的变量。提示：寄存器的最少个数n是唯一的，但这n个寄存器和变量的对应关系可以有多个等价的方案，只要给出一种方案即可。
第21题 编写一个子程序实现基于图着色的分配算法，输入相应数据，观察输出结果是否和预期一致。
