寄存器的分配方法与功能单元的分配方法相似。如果希望在硬件约束条件下进行寄存器的分配，其约束条件可以是寄存器的类型和长度。

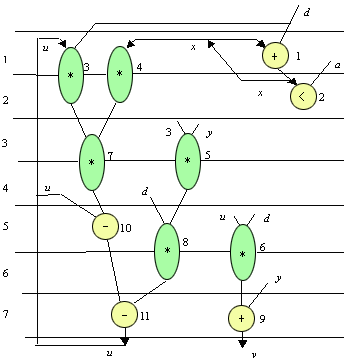

下面是图着色算法用于寄存器分配的实例。图5.14是题目diffeq的控制数据流图，图5.18是它的一个调度结果。为了阅读方便，将图5.18复制到图5.30，并且把有关变量标注在相应操作的旁边，以便于观察变量的生存期。各变量的生存期列于表5.5中，其中括号中的数字表示两次相邻循环中的第1次循环或第2次循环。例如，变量y的产生时间为第1次循环的第7控制步，记作7（1）；变量y的最后引用时间为第2次循环的第6控制步，记作6（2）。
图5.30 diffeq的列表调度算法调度结果 |
表5.5 例子diffeq中各变量的生存期
| 变量 | 生产时间 （控制步） |
最后引用时间 （控制步） |
备注 |
| x | 1(1) | 1(2) | 循环变量 |
| y | 7(1) | 6(2) | 循环变量 |
| u | 7(1) | 4(2) | 循环变量 |
| a | 0 | 7 | 外部输入 |
| d | 0 | 7 | 外部输入 |
| o3 | 2 | 3 | 操作3的输出变量 |
| o4 | 2 | 3 | 操作4的输出变量 |
| o5 | 4 | 5 | 操作5的输出变量 |
| o6 | 6 | 7 | 操作6的输出变量 |
| o7 | 4 | 5 | 操作7的输出变量 |
| o8 | 6 | 7 | 操作8的输出变量 |
| o10 | 5 | 7 | 操作10的输出变量 |
