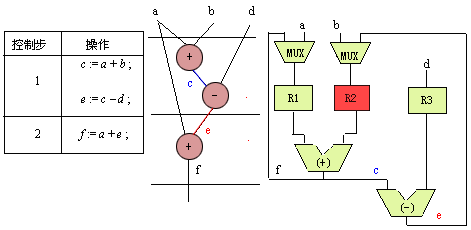

图5.26给出了一个控制数据流图及其调度结果。图中变量c没有跨越控制步的边界，不需要存放到寄存器中，而直接由加法器的输出端口传输到减法器的输入端口。变量e跨越控制步的边界，需要存放到寄存器（R2）中。
图5.26 对调度结果进行变量分配

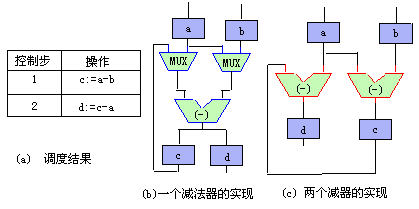

　　图5.27(a)是一个调度结果（非常简单的例子），因分配方案不同而产生了两个不同的实现方案，分别示于图5.27(b)和(c)。这个例子说明分配对最终实现方案的影响。图5.27(a)所示调度结果中有2个减法操作，由于不在同一控制步中执行，可以共享一个减法器（图5.27(b)）。但是，这种实现方法需要在减法器的每个输入端各增加1个2选1多路器。图5.27(c)的实现方案中使用了2个减法器，无需增加多路器。
　　这两个方案的优劣评估主要由其相应的硬件成本决定。一般来说，约束条件下的分配问题是NP难题。

　　读者对图5.27的分配结果进行分析后可以发现：同样一个调度结果可以产生多个分配方案，其性能价格可能有很大差异，说明分配技术有很重要的作用。

图5.27 调度结果的两种数据通路实现
