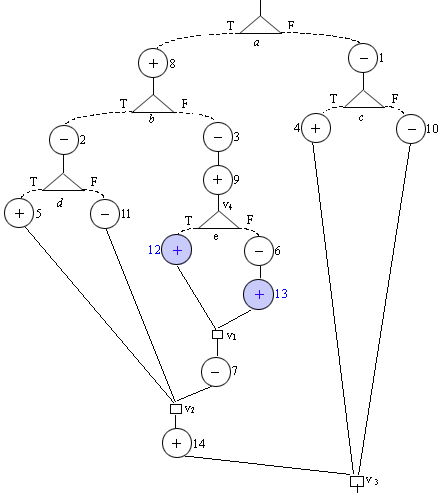

局部合并法从带有嵌套分枝结构的最内层开始，逐层向外进行分枝操作的合并处理。现在以图5.22所示带有嵌套分枝结构的控制数据流图为例，展示对条件分枝局部合并处理的过程。为了明显地展示合并过程，将合并前可合并的操作用蓝色表示，合并后的操作用红色表示。为此，将图5.22重新画于图5.24。 　　对图5.24最内层条件分枝c, d和e进行合并处理，合并后的等价控制数据流图示于5.25(a)，其中操作12和13合并为操作{12，13}。接着对内层条件分枝b进行合并处理，合并后的等价控制数据流图示于5.25(b)，其中操作2与操作3合并为操作{2，3}，操作5与操作9合并为操作{5，9}，操作7与操作11合并为操作{7，11}。最后对最外层条件分枝a作合并处理，合并后的等价控制数据流图示于与5.25(c) 。 图5.24 带有嵌套条件分支结构的控制数据流图
