分枝控制结构处理的关键在于合并不同条件分枝中的操作，以使各分枝操作尽可能地共享功能单元。
定义5.7 在具有条件分枝的控制数据流图中，不能在同一条件下执行的操作称为互斥操作。互斥操作一定是条件分枝中的操作。

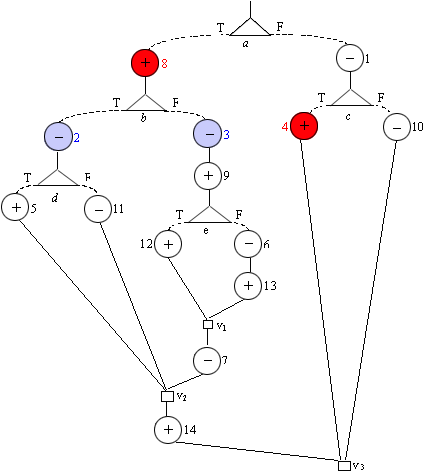

图5.22所示是一个带有嵌套分枝结构的控制数据流图。其中操作2与操作3（图中用蓝色表示）在不同的条件分枝中，无论条件是否满足他们都不可能在同一条件下执行，因此操作2与操作3是互斥操作。同样的道理，操作8与操作4（图中用红色表示）在不同的条件分枝中，他们也不可能在同一条件下执行，因而也是互斥操作。
图5.22 带有嵌套分枝结构的控制数据流图 |
