若欲求得输出信号out的覆盖时，可令输出信号取值为1；若欲求得输出信号之非（
）的覆盖时，可令输出信号取值为0；然后开始多级到二圾电路的转化工作。算法描述如下：第一步 设信号的排列顺序为：输出信号、中间信号、输入信号，并设最终要求的覆盖为C，若希望C是输出信号out的覆盖，令:
C ＝{ 1 X X X...X... X }
若希望C是输出信号之非（
）的覆盖，令；C ＝{ 0 X X X ...X...X }
第二步 对C中每一元素c进行以下操作，直到C中每一元素c的输出信号及中间信号的取值全部变为X时为止。
(1)依次扫描c的输出信号和中间信号的取值，若该信号的取值为1(或0)，把它改为X。c经过这番修改后记作d，令D表示该信号所代表元件之ON - Cover(OFF - Cover)。
(2)

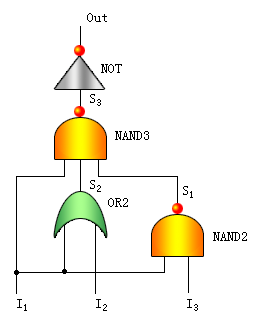

实例：把图4.13所示的多级逻辑电路转化为以覆盖形式表示的二级电路。先对信号排序：Out，S3，S2，S1，I1，I2，I3。其中Out是输出信号，而S3，S2，S1是中间信号，I1，I2，I3是输入信号。
图4.13 一个多级电路实例
|
|
|
