平面化纯行为进程模型中将所有模块调用展开。将模块调用（例化调用语句与Block语句）用子模块的实体（Architecture体或Block体）内部的语句代替，端口关联匹配用赋值语句实现。这样，整个电路成为一个模块，纯为若干进程（包括简单并行语句）的集合，形成前面介绍的纯行为进程模型。这种模型省去了复杂的调用关系，还可以进一步对调用关系和各种语句作优化，大大简化了电路的描述，利于对电路做快速模拟。
层次化的结构模型保存源描述的层次结构信息，保留模块调用语句的结构。模块调用作为一种并行语句与进程（以及简单并行语句的等价进程）并列。生成语句作为一种特殊的并行语句，做成单独的生成语句结构挂在并行语句结点上。

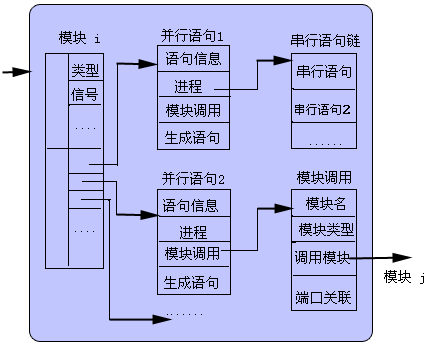

每个模块由一些描述说明信息和标志以及一系列并行语句构成。这些并行语句或者是进程，或者是模块调用，或者是生成语句。进程中有一系列顺序语句。简单并行语句都化为等价的进程，等价进程中只有一个顺序语句（或一个复合顺序语句，如If, Loop, Case等）。模块调用结构中包含模块名、模块类型（实体、基本元件或Block）、模块指针（指向相应的模块结点）、以及端口关联（调用参数）等部分。图3.25示意一个模块结点的内部结构图。
|
图3.25 模块结点的内部结构 |
