设计输入部分可以用文本编辑将设计意图或初步设计结果用VHDL语言的形式描述出来，形成VHDL文件。近年来出现可视化图文混合编辑器，如图3.21所示。它为用户提供了多种设计输入方式,把可能用图形描述的部分用图形输入的方法输入计算机，包括逻辑结构图、状态转换图、数据流图、控制流程图、真值表等输入手段。考虑到有些情况很难用图形表示，系统还提供了文本输入的手段。用户可以将图形和文本混合输入。各种图形输入方式以相应的内部图形数据格式保存设计描述。用户输入之后系统自动将其转换成VHDL语言文本，并建立VHDL源代码与内部图形数据的对应关系。这样，通过VHDL编译器发现设计描述的语法错误后，就可以找出相应的图形输入错误。同时，当模拟器进行模拟时，如果发现设计描述的语义错误时，也可以找出相应的图形描述错误。

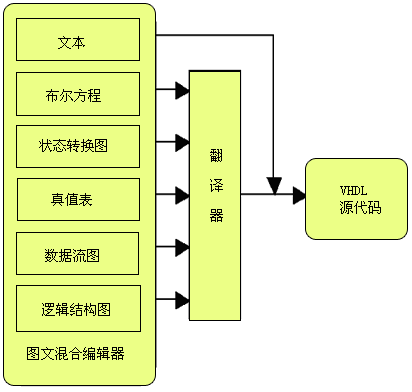

图3.21 VHDL图文混合设计输入编辑器示意图
