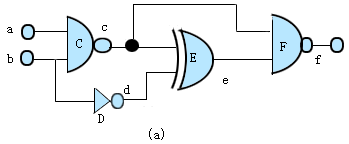

图3.14 模拟运行过程举例
|

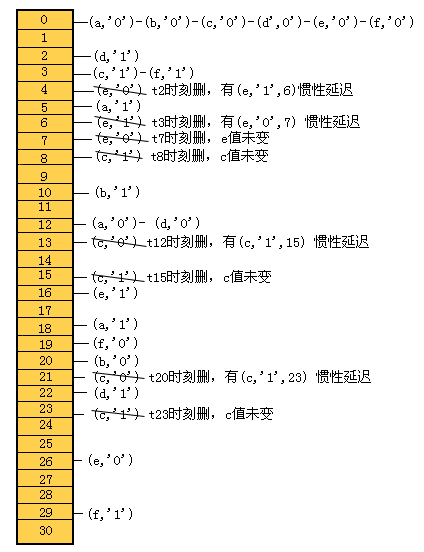

参看图3.10c模拟事项处理表。当t = 0时，有外部输入的事项处理(a, '0', 0), (b, '0', 0)，还有作为初始值其它各点的信号事项处理(c, '0', 0), (d, '0', 0), (e, '0', 0), (f, '0', 0)。 各信号当前值均为'0'。事项处理(a, '0', 0), (b, '0', 0)引起C计算，得(c, '1', 3)；(b, '0', 0), 还引起D计算，得(d, '1', 2)；(c, '0', 0), (d, '0', 0)引起E计算，得(e,'0', 4)；(c, '0', 0), (e, '0', 0)引起F计算，得(f, '1' 3)。计算完毕，将当前事项处理删除（图中未做删除标志，但应认为已不存在）。
当t = 1时，无外部输入事项处理，也无当前事项处理。于是时钟直接走到下一周期，t = 2。
当t = 2时，有当前事项处理(d, '1', 2)，接收状态值d = '1'，其余信号值不变。该事项处理引起E计算，因此时c='0'，故得新事项处理(e, '1',6)。注意此时事项处理表中存在事项处理(e, '0', 4)，属惯性延迟冲突，应将(e, '0', 4)删除，安排(e, '1',6)。
当t = 3时，有(c, '1', 3), (f, '1', 3)两个事项处理，接收新状态值c = '1', f = '1'。c引起E, F的计算，得(e,'0', 7)，(f, '1' , 6)。这时可看到(e, '1' 6)属惯性延迟，删除(e, '1',6)，安排(e, '0', 7)，(f, '1', 6)。
当t = 4时, 无当前事项处理。
当t = 5时, 有外部输入信号事项处理(a, '1', 5)，接收a = '1'，引起C计算，得(c, '1',8)。
当t = 6时，有事项处理(f, '1' , 6)。此时f值未变，删除该事项处理。
当t = 7时，有事项处理(e, '0', 7)，此时e值未变，删除该事项处理。
当t = 8时，有事项处理(c, '1' , 8)。此时c值未变，删除该事项处理。
当t = 10时, 有外部输入信号事项处理(b, '1', 10)，接收b = '1'，引起C, D计算，得(c,'0',13), (d,'0',12)。
当t = 12时，有外部输入信号事项处理(a, '0', 12)，有事项处理(d, '0' , 12),接收a = '0', d = '0'，引起C, E计算，得(e, '1',16), (c, '1', 15)。这时(c,'0',13)属惯性延迟，删除(c,'0',13)。
当t = 15时，有事项处理(c, '1', 16)。c值未变，删除。
当t = 16时，有事项处理(e, '1',16)。接收e = '1'，引起F计算，得(f, '0',19)。
当t = 18时, 有外部输入信号事项处理(a, '1', 18)，接收a = '1'，引起C计算，得(c, '0',21)。
当t = 19时, 有事项处理(f, '0',19)，接收f = '0'，无需要计算的元件。
当t = 20时, 有外部输入信号事项处理(b, '0', 20)，接收b = '0'，引起C, D计算，得(c,'1',23), (d,'1',22)。这时(c,'0',21)属惯性延迟，删除(c,'0',21)。
当t = 22时, 有事项处理(d, '1', 22)，接收d = '1'，引起E计算，得(e, '0',26)。
当t = 23时，有事项处理(c, '1' , 23)。此时c值未变，删除该事项处理。
当t = 26时, 有事项处理(e, '0', 26)，接收e = '0'，引起F计算，得(f, '1',29)。
当t = 29时, 有事项处理(f, '1',29)，接收f = '1'，无需要计算的元件。
此时，已无任何未处理事项处理，模拟结束。
