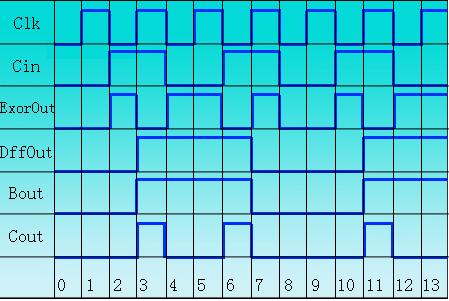

图2.24 波形结果图

　　执行过程解释:
　　该电路共有6个信号,其中2个输入信号: Clk, Cin; 2个输出信号: Cout, Bout; 2个内部信号: ExorOut, DffOut，即可作为信号赋值语句的输入，也可作为其输出。电路的行为描述中共有3个并行信号赋值语句: L1, L2, L3，可看成3个进程; 1个进程语句。L1，L2，L3的敏感信号分别为其右边表达式中的各信号；进程的敏感信号指定为Clk，与其中信号赋值语句的右边的信号ExorOut无关。其中所有的语句都无时间延迟的指定，故均为d延迟。外部输入信号为带时间延迟的激励波形指定。时钟按照激励波形指定中的时刻由小到大前进。在每一个时钟步，要按d延迟前进。
　　模拟开始，t=0ns：假定所有信号的初值均为0。根据进程的执行规则，所有进程都激活，4个语句都是活跃进程，即执行所有4个并行语句。这时，前3个语句分别使3个信号值为0，延迟时间为δ，分别记在相应的事项处理表中。L4中，因为if语句中条件为假，赋值语句不执行没有事项处理。因为由事项处理，要先对他们进行处理，记下一个模拟周期为0+δ时刻。
　　t=0+δ：接受3个新值，因为它们的值与老值相同，故没有事件，不激活任一进程。此时，不再有事项处理。但因为出入激励波形还在变化，下一时刻（t=1）由Clk的事件，因而时钟前进到1ns。
　　t=1：Clk由0变到1，有事件，激活L4。此时Clk=1，其中赋值语句执行，因而得到DffOut=0， 延迟为d。安排一个事项处理。
　　t=1+δ：处理DffOut的事项处理，新值与老值相同，无新的事项处理。
　　t=2：Cin的值由0变到1，激活L2，L3。Clk由1变为0，也有一个事件，激活L4。L2，L3得到新的事项处理（ExorOut=1，Cout=0）。L4无新的事项处理。
　　t=2+δ：接受新值，ExorOut有事件，但不是敏感信号，不激活任何进程。
　　t=3：Clk由0变到1，激活L4。此时得到DffOut=1， 延迟为d。安排一个事项处理。
　　t=3+δ：接受DffOut的值，形成事件，又激活L1，L2，L3。得到3个事项处理。因为仍有延迟为d的事项处理，时钟再前进d时间。
　　t=3+2δ：接受ExorOut，Bout，Cout的3个值，虽然它们的新值与老值都不同，但都不激活进程。
　　t=4：Cin和Clk的值都由1变到0，激活L2，L3，L4。L2，L3得到新的事项处理（ExorOut=1，Cout=0）。L4无新的事项处理。
　　t=4+δ：接受新值，ExorOut有事件，但不是敏感信号，不激活任何进程。
　　t=5：以此类推，读者自己完成整个过程。
