问答题
第1题
叙述VHDL中的各种语言层次。
第2题
对下面的功能写一个实体(Component_A)和一个结构体(rtl)：
d_out <= (a_in
and
b_in)
and
c_in;
类型指定为std_logic。
第3题
解释程序包、例化、类属和结构VHDL。
第4题
代码中的"－－"的语义是什么？
第5题
信号赋值符号是什么样的？
第6题
VHDL语言中定义了哪两种延迟模型？
第7题

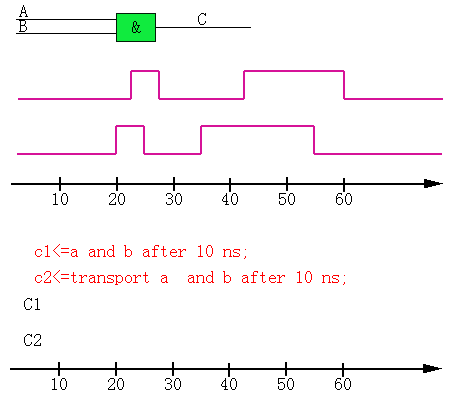

画出图2.25输出信号C1和C2的波形。
第8题

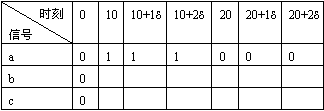

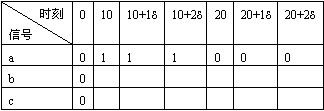

完成表2.8和表2.9。两个例子中均给定信号a的波形。
(a)
architecture
rtl
of
ex
is
begin
b <= a;
c <= b;
end
;
表2.8
(b)
architecture
rtl
of
ex
is
begin
c <= b;
b <= a;
end
;
表2.9
第9题
assert
语句有哪些错误级别？
第10题
重写下面的VHDL代码，增加
assert
语句，使得如果向量a的值等于"111"时，打印信息"too meny ones"。
architecture
rtl
of
ex
is
signal
a: std_logic_vector (2
downto
0);
begin
a <= c
and
b;
end;
第11题
(a) VHDL中有哪3类对象？
(b) 为什么除bit和bit_vector之外，还需要其它数据类型？
第12题
(a) 位串文字用在什么地方？
(b)VHDL标准中为哪种数据类型定义了位串文字 ？
第13题
什么是数组的片？
第14题
下面的VHDL代码中使用聚集给向量a赋值有什么优点？
architecture
rtl
of
ex
is
signal
a: std_logic_vector (31
downto
0);
begin
a <= (
others
=>'1');
…
end
;
第15题
下面的赋值语句执行之后向量a 将得到什么值？
architecture
rtl
of
ex
is
signal
a, b: std_logic_vector (4
downto
0);
signal
c: std_logic_vector (0
to
1);
begin
a <= (1=>'0', 3=>'1',
others
=>b(2));
b <= (1=>'1', 3=>'0',
others
=>c(1));
c <= "10";
end;
第16题
(a) 对下面的语句模拟时，信号a的初值是什么？
type
mytype
is
('T', 'R', '0', '1');
signal
a: mytype;
(b) 数据类型为bit的信号，其初值是什么？
(c) 数据类型为std_logic的信号，其初值是什么？
(d) 是否可以指定一个信号的初值？如果能，如何指定？
第17题
如何描述时钟边沿？
第18题
设计一个元件，图2.26表示其输入和输出。
该元件应当有下面的行为：
Sel
q
00
01
10
11
others
a xor b
a or b
a nor b
a and b
'XX'
(a)用
if
语句。
(b)用
case
语句。
(c)用
when else
语句。
第19题
(a) 数据类型bit在哪个库中定义？ (b) 哪个（哪些）库和程序包总是可见的？
第20题
至少说出可以保存在程序包中的4种项目。
第21题
(a) 至少说出可以定义函数的3个位置。
(b) 这3个位置中哪个位置有助于函数的再利用？
(c) 若要使用别的设计者的程序包应当怎么做？
第22题
数据类型std_logic为决断类型，其含义是什么？
第23题
函数与过程有什么区别？
第24题
为什么不应当把函数和过程中的向量长度定义在函数/过程中？
第25题
(a) 设计一个程序包，使其包含2个函数：average和sum。函数average应返回两个数的平均数（四舍五入），函数sum应返回其和。这两个函数都应同时定义于整数和std_logic_vector。
(b) 用上面的函数设计一个元件(c1)。该元件应有4个输入a, b, c和d。输入 a和b的类型为整数（0到127），输入c和d的类型为std_logic_vector(7
downto
0)。该元件应有4个输出：average1, average2, sum1, sum2，即每个函数对应一个输出。average1和sum1的类型为整数(0到127)，而Average2和sum2的类型为std_logic_vector(7
downto
0)。
第26题
(a) 在VHDL-93标准中定义了哪些移位操作？
(b) 不用这些移位操作是否可以设计移位寄存器？
第27题
什么是层次化设计？
第28题

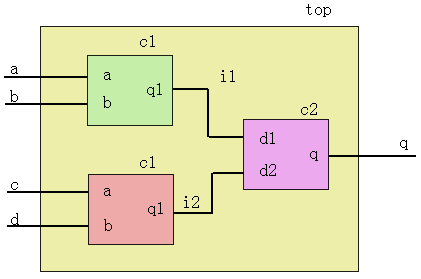

用VHDL描述图2.27所示的方框图，即在元件top中例化元件c1（两次）和元件c2。
第29题
（a）是否允许几个实体与一个结构体关联？
（b）是否允许几个结构体与一个实体关联？
第30题
如果有几个结构体，你如何指定哪一个需要模拟/综合？
第31题
在例化过程中哪个命令可以用来改变类属参数的值？
第32题
（a）设计一个带类属参数的或门，它有N个输入和一个延迟Tdelay。N的默认值为3，Tdelay默认值为3 ns。
（b）在调用该或门的元件中将该类属元件例化2次。使一个或门元件中的类属参数改变为N=4和Tdelay=2 ns，而另一个元件中的类属参数改变为N=5和Tdelay=3 ns。
第33题
在元件top中把下面的元件（c1）例化10次。
entity
c1
is
port
(a,b:
in
std_logic;
q:
out
: std_logic);
end;
元件top应有下面的实体：
entity
top
is
port
( a,b:
in
std_logic_vector(9
downto
0);
q:
out
: std_logic_ vector(9
downto
0));
end;
提示：使用生成语句。
