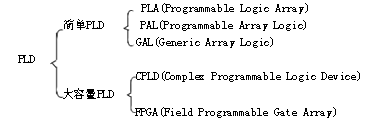

图1.9 PLD器件的分类
可以用硬连逻辑实现上述布尔函数（图1.10 ）, 也可以用可编程的规则矩阵实现上述布尔函数（图1.11 ）。图1.11中有一个"与"阵列和一个"或"阵列，阵列中交叉点上若有一个涂黑的小圆圈，表示该点被选中。因此，阵列中小圆圈的分布情况，表示了该阵列所实现的逻辑。可编程逻辑器件的含义是：可根据用户指定的逻辑，构造相应的阵列并加以实现。

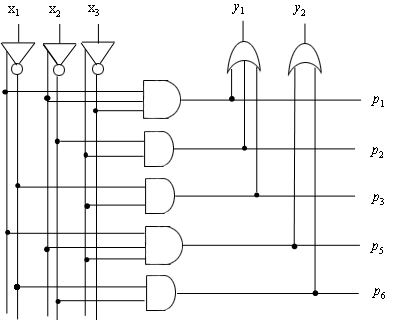

图1.10 用硬连逻辑实现布尔函数
图1.11 用可编程的规则阵列实现布尔函数
