标准单元是预先设计好的功能单元，其外形为等高而不等宽的矩形，按引出接点排列位置的不同分为单边单元和双边单元（图1.6）。这些单元块的排列方式示于图1.7, 连线分配在单元行之间的水平通道区或单元行的两端及单元间的垂直通道区中，通道区的高度（或宽度）可根据布线设计的需要加以调整。在这种模式下，布图软件根据用户的逻辑图从标准单元库中调出单元块放于合适位置（布局），然后自动布线，最后给出掩膜板数据。和门阵列模式相比，标准单元模式中单元行上所有单元均被利用，所以芯片面积利用率较高。

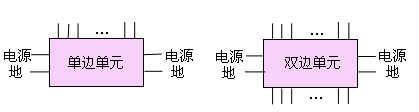

图1.6 标准单元引出接点示意图
　　积木块模式与标准单元模式相比，其主要不同之点是放松了对单元块外形的限制 - 只要求其边框线是水平线或垂直线即可（图1.8 )。这种方法必然会提高芯片利用率和设计方法的灵活性，但使布局布线算法复杂，增加了布图软件的困难。
　　可编程逻辑器件在下一节中介绍。

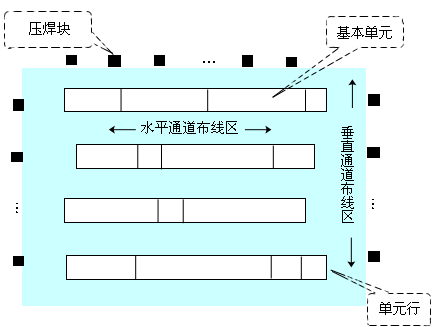

图1.7 标准单元模式示意图

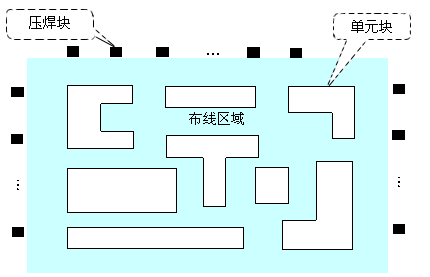

图1.8 积木块模式示意图
