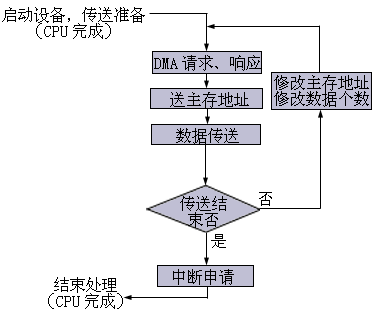

图5.22 DMA传送过程

　　传送前的预处理是由CPU完成的。例如，CPU执行到读写磁盘的系统调用遇句时，就要启动DMA传送过程，向DMA卡送入设备识别信号，启动设备，测试设备运行状态，送入内存地址初值，传送数据的数据个数，DMA的功能控制信号等，这之后，CPU继续执行原来的程序，数据传送将在DMA卡控制下，在磁盘和主存储器之间自动（不用CPU干预，也不必通过CPU转手传递）完成。

　　数据传送是在DMA卡控制下自动完成的。以读磁盘为例，当磁盘准备好一个数据，它就向DMA卡发出请求信号，DMA卡向CPU发出请求总线使用权的信号，若总线空闲，总线控制器将送响应回答信号给DMA卡，DMA卡就取得了总线使用权，"0" DMA请求触发器以撤消请求总线的信号，并启动数据传送过程，把内存地址计数器的内容送到地址总线，送一个回答信号给设备，设备就可以把准备好一个数据送到数据总线，DMA向内存发写命令，从而完成一次数据传送。在这个过程中，DMA还要完成对内存地址计数器和数据数量计数器的计数操作，并通过检查数据数量计数器是否为0，决定要启动下一次传送，还是结束本次全部数据的传送过程。

　　传送结束处理，是由数据数量计数器的值为0引发出来的。数据数量计数器的值为0时，DMA将向CPU发出中断请求信号，CPU响应这一请求后，转入中断服务程序，检查是结束数据传送（例如相应一个磁盘读的系统调用语句全部完成），或向DMA发去新的操作命令，以便继续执行该系统调用语句中尚未完成的部分的传送操作。
