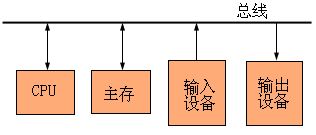

单总线是指计算机只使用唯一的一组总线，计算机系统中所有的部件、设备都连接到这组总线上，例如，美国DEC公司的PDP-11计算机就采用这一方案，称为unibus。图5.10给出其示意图。该方案的优点是结构简单，成本低，易于接入新的设备，缺点是不利于提高总线上的数据传输率，因为所有的部件、设备都连接到并争用这唯一的一组总线上，每次只能在两个部件之间传输数据，其他部件是不能同时使用总线的，这被称为不支持总线的并发传输操作，不同的数据传输只能串行完成。请注意，这里说的一组总线，都是由地址总线、数据总线和控制总线3部分组成的（在双总线和3总线中亦是如此）。 图5.10 单总线结构 |
