它的机械部分的组成，从外形上看，是在长方形的部件上以横行竖列位置关系依此排放的许多按键，每个按键上用字母、文字或符号标明这个按键的含义和作用，这些按键中，除了字母、数字、标点符号、数学符号等基本输入按键之外，还包括一些编辑功能键，操作控制键（含复合用按键）。从内部看，每个按键都是用小弹簧支撑着，按键按下去之后会把按键上导电件与其下面金属件接触上（称为按键闭合，实现电信号连通），松开手之后，小弹簧把按键顶起，使按键与其下面金属件脱离接触（按键松开，实现电信号断开），由此看来，按键相当一个机械开关。

　　它的电路部分的组成，全部做在一块印制电路板上，其主要功能，一是识别按下的是哪一个按键，并产生出该按键对应的编码信息，二是把这一编码从并行格式转换成串行格式，逐位传送给计算机主机。这些功能是用板上的一个专用的CPU芯片控制完成的。

　　识别闭合键，多采用行扫描法完成，即找出闭合按键在按行列关系布置中所处的位置。具体办法是，给出一个n行%m列的逻辑电路，并把键盘上的每个键分配在这个n行%m列的交叉点位置，如图5.8所示。运行时，轮流为n行中的一行接通低电位，其他行给高电位，并检查m列的各列的电位值。若所有这些按键都未按下，都处于断开状态，则每一列都不会与行连通，不管行上有高或低电位，所有列的电位都为高，是5V电源经一个电阻给出的。若只有一个键按下，即进入闭合状态，就会把它所连接的行线和位线连通，若该行线上为低电位，则使位线也为低电位（5V电源的电压都降在电阻上），该位线上的低电位与其他行线的高电位被相应的二极管断开，其他位线仍为高电位。这就是说，通过一个行线和列线同时为低电位（其他所有的行线和列线都为高电位）来表明一个闭合键的位置。再用行线和位线的编码去查表，就得到闭合按键的编码值。在具体实现中，对行线和位线的控制，是应用并行接口电路完成的。把并行接口的输出口接到行线，由CPU轮流送出只有一位为0值、其他位均为1值的信号，而把列线接到并行接口的输入口供CPU来读，CPU分析读入的内容以判断列线的电位情况。请注意，这里说的CPU，是指键盘线路板上的CPU，而不是计算机主机的CPU。同样，用行线和位线的编码去查表，以得到闭合按键的编码值的操作也是由键盘线路板上的CPU完成的。

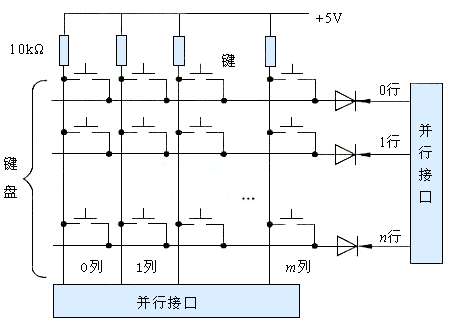

图5.8 键盘中识别闭合键的逻辑线路 　

　　在具体应用中，往往还必须解决另外一些现实问题。例如，为了更快速的检查是否有键被按下，可以首先使所有行线均为低电位，再检查是否有位线也为低电位，若有一位位线已为低电位，表明有键闭合，再启动行扫描以确定是具体哪一个键被按下。此外，按键敲击过程中的抖动问题，也是必须处理的。抖动，说的是敲击按键时，在按下和松开的时候，按键会在接通和断开的位置之间跳动几下才会稳定下来，不处理将造成识别错误，解决的办法多是采用延时若干毫秒的方案，即等待抖动消失之后再处理。下一个要解决的问题是重键，就是有一个以上（为2的情形可能较多）的按键被按下，具体反映就是读得列值中有多于一位的0。遇到这种情况时，可以采用不同的思路加以处理，例如，取其一个，或都不接收等，我们只是提出这一问题而不具体讨论。

　　键盘通常都通过串行接口与计算机主机连接，把敲击的键的编码逐位送到主机一端的串行接口中，由主机一端的串行接口完成串行格式到并行格式的转换，供主机CPU读取。
