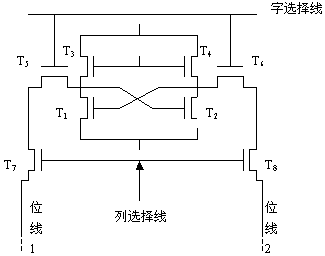

图4.7 MOS静态存储其的存储单元

　　例如，T1管处于导通状态（T2管一定处于截止状态），即它的输出端为低电平，则表示存储的是1信号，反之，T2管处于导通状态，表示存储的是0信号。MOS管T5和T6用于完成对该存储单元的读写操作，二管的一个极分别与触发器的两个输出端连接，二管的栅极和字线连接，二管的另外一个极分别与两条位线（位线1、位线2）连接。两条位线用来传送读、写的数据信号，字线用来提供把触发器与位线连通或是断开的控制信号。这一存储单元的读写过程如下：

　　读操作时，先使二位线充电至高电平，当字线送来高电平时，MOS管T5和T6将导通，使触发器的两个输出端与位线1、位线2连通。若触发器存储的是1信号，即T1管处于导通状态，它的输出端为低电平，则位线1就会经MOS管T5产生流向T1管的电流，从而在位线1上出现一个负脉冲，而位线2上就不会出现负脉冲；反之，若触发器存储的是0信号，即T2管处于导通状态，它的输出端为低电平，则位线2就会经MOS管T6产生流向T2管的电流，从而在位线2上出现一个负脉冲，而位线1上就不会出现负脉冲；这样，就可以通过检查那一条上出现一个负脉冲来判断触发器状态，即区分读出来的信号为1或是0。

　　写操作时，通过二条位线提供写入的数据信号，例如，写入1信号时，在位线1送低电平信号，在位线2送高电平信号，当字线送来高电平时，MOS管T5和T6将导通，使触发器状态保持不变（已存储1信号），或使触发器状态翻转为1状态（原存储的是0信号）。要写入0信号，则需在位线1送高电平信号，在位线2送低电平信号。
