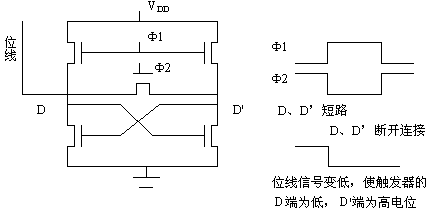

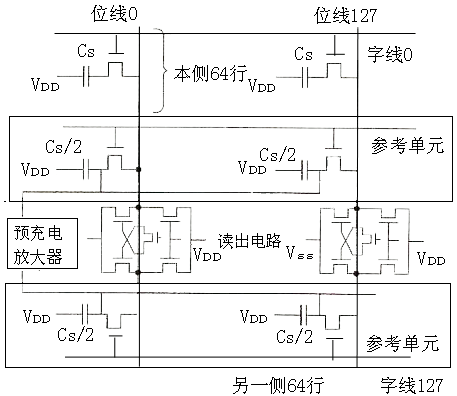

例如将其两个输出端短接起来，则触发器的两个输出端即为同一电位，在突然断开这一连接关系的同时，再引入一个哪怕是很小的电荷到该触发器的某一个输出端，必将引起触发器朝确定的方向翻转，翻转后的触发器的状态即能表示读出的数据值。动态存储器的每一列都有自己的读出放大器。这一运行过程如图4.4所示。 图4.4 用触发器实现的放大器电路 为了使位线的寄生电容对触发器两个输出端的影响相同（保持平衡），也为了克服读出0信号时位线上无电位变化（即无电荷给触发器）的矛盾，把存储器阵列中的所有列分成相等的两部分，分别接在触发器两个输出端，并在各端引入一个参考单元，其电容上写入的内容总是1，其电荷量为存储器存储单元电荷量的1/2；在执行存储单元写入操作时，送给接在触发器两个输出端的列的信号的高低电位情况应该相反。这样一来，不管读出的信息是0还是1，也不管读出的存储器的存储单元接在触发器的哪个输出端，触发器一定朝所设计的方向翻转，即一定能区分出读出的数据是0还是1，这一运行过程如图4.5所示。  图4.5 动态存储器读写的读写线路 |
