表3.9
DC1编码
送往内部总线的数据
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 0 0
1 1 1
 　开关手拨数据
　运算器的输出
　指令的低8位
　状态寄存器
　中断优先级
　未使用（NC）
　转用于开中断
　转用于关中断

表3.10
DC2编码
寄存器接收
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1
 　未用（NC）
　IR
　AR
　中断优先级
　LDR6
　LDR5，LDR4
　LDR3，LDR2
　LDR1，LDR0

　　 这是用3-8译码器实现选择控制的。要指出的是，当DC1为000编码时，仅当不是内存或I/O读操作，即/MIO REQ /WE不为0X1时，才是开关内容送内部总线IB，在读内存或读外设时，要禁止DC1译码，使原DC1所确定的选择均不起作用，以便把外部总线DB上的内容，经过一个双向三态门送往内部总线IB。

　　这56位微码的具体安排如图3.19所示。

　　书写这56位微码时，经常采用16进制的表示形式。各字段的划分要有利于按16进制编码识别各段微码的控制功能。

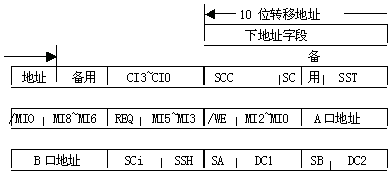

图3.19 微指令格式
