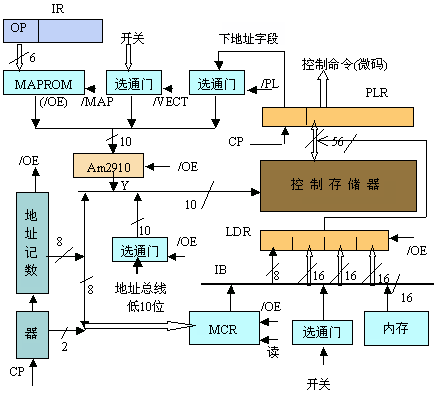

图3.18 教学机的微程序控制器的完整组成

　　图上半部分为其基本组成电路，用于读控存，执行微指令以解释指令的执行过程，是教学机正常运行所需要的。此时，由Am2910提供控存地址，从控存读出的微指令送微指令寄存器PLR，保证下边部分的电路的输出均被禁止，包括它送给控存的地址和56位的数据，通过给出正确的/OE信号实现。

　　下边部分为该控制器的辅助组成电路，支持向控存写入微指令。写控存期间，要禁止上半部分电路与控存发生作用，包括禁止Am2910的10位地址输出，不向PLR提供打入脉冲CP，以避免把写向控存的内容接收到PLR中，还包括对Am2910器件的一点特殊控制。
