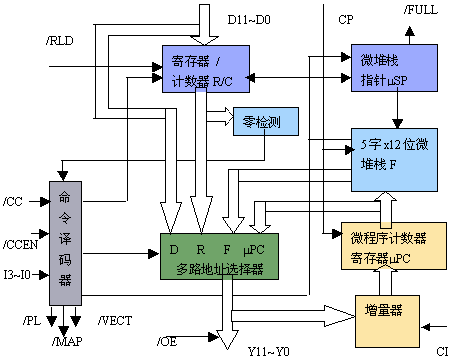

 图3.10 Am2910芯片的内部组成 AM2910包括一个四输入的多路地址选择器，用来从寄存器/计数器(R/C)，直接输入(D)，微程序计数器(mPC)或微堆栈(F)四个输入中，选择其一作为下一条微指令的地址。 寄存器/计数器由12个D型触发器组成。当它用作寄存器时，主要用于保存一个微地址，用以实现微程序转移；当它用作计数器时，具有减一功能(何时减一，取决于AM2910的命令码)，主要用于控制微程序的循环次数，若装入的初值为N，则可能执行N+1次循环。 微程序计数器由12位的增量器和12位的寄存器mPC组成。当增量器的进位输入C1为高电平时，多路器的输出Y加1后装入mPC (即 mPC←Y+1)，用于实现微程序的顺序执行； 而当C1为低电平时，多路器的输出Y直接装入mPC (即 mPC ←Y)，用于实现同一条微指令的多次执行。 微堆栈是由5字×12位的寄存器堆栈和微堆栈指针mSP组成，主要用于保存微子程序调用时的返回地址和微程序循环的首地址。微堆栈指针mSP总是指向最后一次压入的数据，因此，执行微程序循环时，允许不执行弹出操作而直接访问微堆栈的栈顶。当微堆栈中的数据达到5个时，就发出微堆栈已满信号 (/FULL=0)，这时，任何压入操作都将覆盖掉栈顶的原有数据。 AM2910输出3个使能信号: /PL、 /MAP和 /VECT，用以决定直接输入D的来源。 当 /PL有效时 (即/PL=0)，D来源于微指令的下地址字段，用于实现微程序转移； 当 /MAP有效时 (即/MAP=0)，D来源于MAPROM，用于实现从机器指令的操作码找到相应的微程序段首地址的转移； 当 /VECT有效时，(即/VECT=0)，原意来源于中断向量，现用于接收手拨微地址。 命令译码器接收外部送来的命令码I3~I0，条件输入 /CC和条件允许 /CCEN信号，并对其译码，产生芯片内工作需要的控制信号，和外部要用的三个控制选择信号/PL、/MAP和 /VECT。 |
