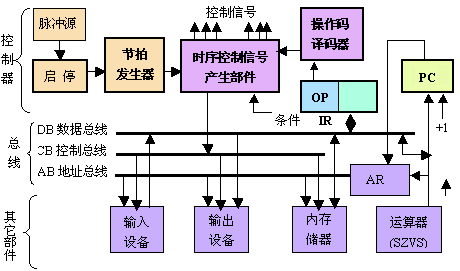

图3.5 组合逻辑控制器的组成

　　从图上可以看到，组合逻辑控制器是由4个主要部件组成的。

　　第一个是程序计数器PC，保存一条指令在内存中的地址，服务于读取指令，通常有自行增量功能，并可以接收下条要执行指令的地址。

　　第二个是指令寄存器IR，保存从内存读来的指令内容，以便提供执行指令的过程中要用到的指令本身的主要信息。

　　第三个组成成分，是脉冲源、启停控制逻辑，节拍发生器；脉冲源和启停控制逻辑用于向计算机个部件提供连续（单个）的主振脉冲，节拍发生器用于标记出每条指令的各执行步骤的相对次序关系。

　　第四个组成成分，是时序控制信号的产生部件，它依据指令内容、指令的执行步骤(时刻)，也许还有些别的什么条件信号，来形成并提供出计算机各部件当前时刻要用到的控制信号。这是控制器设计中最费力的一个组成成分。
