　　(3) 左右移位时，最高、最低位的移位输入信号设计

　　最高位的移位入出信号是RAM15和Q15, 最底位的移位入出信号是RAM0和Q0 ，它们都是由双向三态逻辑门电路实现的。在左移操作时, RAM0和Q0可以作为输入端接收输入信号, 右移操作时, RAM15和Q15可以作为输入端接收输入信号。这些输入信号可以有O、C值(进位标志触发器)、Q15、/F15、RAM0、F15异或OVR, Cy(ALU的进位输出)。从教学计算机的指令执行需要，可以按左、右移位区分出4种情况, 故用2位移位输入控制码SSH和左右移位命令加以区分, 具体规定如表2.18所示。

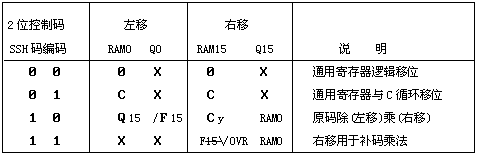

　　　　　　　　表2.18 最高、最低位的移位输入信号的形成逻辑
　　

　　注: 表中的X表示不必处理、不必过问该位的取值；
　　　　当通用寄存器本身移位时, Q寄存器不受影响；
　　　　乘除运算要求实现通用寄存器与Q寄存器联合移位；没有Q寄存器单独移位功能。
　　　
　　本节(1)、(2)、(3)说明的功能是用两片小规模现场可编程器件GAL20V8实现的。该器件由与阵列和或阵列两级逻辑线路组成，最多有8个输出引脚，可以有12个或更多个输入引脚，能实现组合逻辑的输出，也能实现触发器逻辑输出。

　　教学计算机用1片GAL20V8（图纸上记为GAL1）实现状态标志寄存器，即本节的（1）中说明的功能，是触发器逻辑输出；它的逻辑表达式是依据表2.16给出的真值表直接写出来的，详细内容给出在表2.19中。表2.19中的B34、B33、B32是表2.16中的三位SST。

　　教学计算机用另1片GAL20V8（图纸上记为GAL3）提供最低位的进位输入信号，最高位和最低为的移位输入信号，即本节（2）和（3）中说明的功能，是组合逻辑输出。它的逻辑表达式是依据表2.17和表2.18给出的真值表直接写出来的，详细内容给出在表2.20中。表2.20中的B11、B10是表2.17中的SCi；B9、B8是表2.18中的SSH。MI7、MI5、MI4、MI3是图2.17中的I7、I5、I4、I3，即运算器所用的移位和运算功能控制信号。若把这两片器件的功能也示意表示出来, 就得到如图2.18所示的完整的运算器的组成框图及连线关系。

　

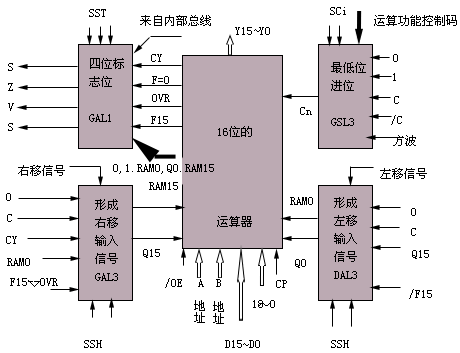

　　　　　　　图2.18 完整的16位运算器的组成框图

　　表2.19 状态寄存器的实现逻辑

　　PLD20V8
　　STR(GAL1 20V8-25) 1994.1
　　Generate Program Status Word
　　1 　2 　3　 4 　5 　6 　7 　8 　9 　10 　11 　12
　 CLK B34 B33 B32 IB7 IB6 IB5 IB4　Cy　ZR　 OV　 GND
　　OE F3 　NC NC 　C 　Z 　V 　S　RAN0 RAM3 Q0 　Vcc

　　C := / B34 * / B33 * / B32 * C 　　　;0 保持原值, 送C
　　　+ / B34 * / B33 * B32 * Cy 　　　　;1 接收运算结果Cy
　　　+ / B34 * B33 * / B32 * IB7 　　　 ;2 从堆栈恢复原保存值
　　　　　　　　　　　　　　　　　　　　 ;3 CLC 清C为0
　　　+ B34 * / B33 * / B32 　　　　　　 ;4 STC 置C 为1
　　　+ B34 * / B33 * B32 * RAM0 　　　　;5 RCR 送 RAM0
　　　+ B34 * B33 * / B32 * RAM3 　　　　;6 RCL 送 RAM3
　　　+ B34 * B33 * B32 *Q0 　　　　　　 ;7 MUL 送乘数最低位

　　Z : = / B34 * / B33 * / B32 * Z 　　 ;0 保持原值
　　　+ / B34 * / B33 * B32 * ZR 　　　　;1 接收运算结果
　　　+ / B34 * B33 * / B32 * IB6 　　　 ;2 从堆栈恢复原保存值
　　　+ / B34 * B33 * B32 * Z 　　　　　 ;3 保持原值
　　　+ B34 * Z 　　　　　　　　　　　　 ;4~7保持原值

　　V : = / B34 * / B33 * / B32 * V 　　 ;0 保持原值
　　　+ / B34 * / B33 * B32 * OV 　　　　;1 接收运算结果
　　　+ / B34 * B33 * / B32 * IB5 　　　 ;2 从堆栈恢复原保存值
　　　+ / B34 * B33 * B32 * V 　　　　　 ;3 保持原值
　　　+ B34 * V 　　　　　　　　　　　　 ;4-7保持原值

　　S : = / B34 * / B33 * / B32 * S 　　 ;0 保持原值
　　　+ / B34 * / B33 * B32 * F3 　　　　;1 接收运算结果
　　　+ / B34 * B33 * / B32 * IB4 　　　 ;2 从堆栈恢复原保存值
　　　+ / B34 * B33 * B32 * S 　　　　　 ;3 保持原值
　　　+ B34 * S 　　　　　　　　　　　　 ;4-7保持原值

　　DESCRIPTION

　　表2.20 左 / 右移位信号和最低位进位信号的形成逻辑

　　PLD20V8 ;
　　SHLR(GAL3 20V8-25) 1994.1
　　Generate Am2901 Shift and Carry Signals
　　1 　　2 　　3 　　4 　　5 　　6 　　7 　　8 　　9 　　10 　　11 　　12
　　NC　　Mi7 　B9 　B8 　 B11 　B10 　MI5 　MI4 　MI3 　 Co 　 OVER 　 GND
　TCLK2 　C 　　OV 　Cy 　 RAM3　Q3 　 RAM0　Q0 　 NC 　　Cin 　F3 　　 Vcc
　　　　　　　　　　　　　　　　　　　　　　　　　　; 0 ADD instruction 0
　　Cin = /B11 * B10 * /MI5 * /MI4 * /MI3 　　　　　; 1 INC instruction 1
　　　　+ B11 * /B10 * /MI5 * /MI4 * /MI3 * C 　　　; 2 ADC C
　　　　+ /B11 * /B10 * /MI5 * /MI4 * MI3 　　　　　; 0 SUB 1
　　　　+ /B11 * /B10 * /MI5 * MI4 * /MI3 　　　　　; 0 SUB 1
　　　　+ B11 * /B10 * /MI5 * /MI4 * MI3 * /C 　　　; 2 SBB /C
　　　　+ B11 * /B10 * /MI5 * MI4 * /MI3 * /C 　　　; 2 SBB /C
　　　　+ B11 * B10 * TCLK2 　　　　　　　　　　　　; 3 TCLK2 (方波,用于测试)
　　　　　　　　　　　　　　　　　　　　　　　　　　; 1 DEC 0
　　 Cy = Co * /MI5 * /MI4 * /MI3 　　　　　　　　　; ADD 原样送
　　　　+ /Co * /MI5 * /MI4 * MI3 　　　　　　　　　; SUB 取反送
　　　　+ /Co * /MI5 * MI4 * /MI3 　　　　　　　　　; SUB
　　　　　　　　　　　　　　　　　　　　　　　　　　; LOG 送0值
　　 OV = /MI5 * MI4 * OVER 　　　　　　　　　　　　; ARI 送 OVER
　　　　+ /MI5 * /MI3 * OVER 　　　　　　　　　　　 ; LOG 送0
　　　　　　　　　　　　　　　　　　　　　　　　　　; 0 SHR instruction 送0
　 RAM3 = /B9 * B8 * C 　　　　　　　　　　　　　　 ; 1 RCR instruction 送C
　　　　+ B9 * /B8 * Cy 　　　　　　　　　　　　　　; 2 ASR 送ALU进位出
　　　　+ B9 * B8 * F3 * /OVER 　　　　　　　　　　 ; 3 用于补码乘
　　　　+ B9 * B8 * F3 * OVER 　　　　　　　　　　　; 3 F3 xor OVER
　　 Q3 = B9 * RAM0 　　　　　　　　　　　　　　　　; 2 乘法运算逐位接收低位积
　 RAM0 = /B9 * B8 * C 　　　　　　　　　　　　　　 ; 0 SHL instruction 送0
　　　　+ B9 * /B8 * Q3 　　　　　　　　　　　　　　; 1 RCL instruction 送 C
　　　　　　　　　　　　　　　　　　　　　　　　　　; 2 DIV 逐位接收低位被除数
　　 Q0 = B9 * /B8 * /F3 　　　　　　　　　　　　　 ; 2 DIV 逐位接收上商值

　　 Cin .OE = Vcc 　　　　　　　　　　　　　　　　 ; 总保持输出有效
　　 Cy .OE = Vcc
　　 OV .OE = Vcc
　　 RAM3 .OE= /MI7 　　　　　　　　　　　; 右移位时,该信号输出有效,否则为高阻态
　　 Q3 .OE= /MI7
　　 RAM0 .OE= MI7 　　　　　　　　　　　 ; 左移位时,该信号输出有效,否则为高阻态
　　 Q0 .OE= MI7
　　DESCRIPTION
