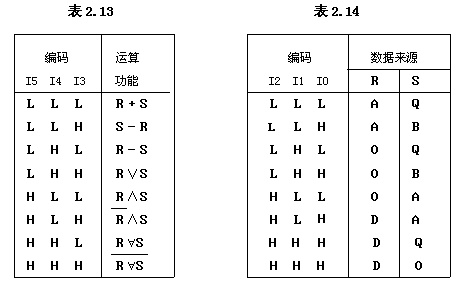

| (2) Am2901的控制与操作 为了控制Am2901运算器按我们的意图完成预期的操作功能,就必须向其提供相应的控制信号和数据。 控制信号包括: . 选择ALU的八种运算（三种算术、五种逻辑运算）功能中我们所要求的一种。这可通过提供三位功能选择码I5 I4 I3实现。如表2.13所示，其具体规定列在表中。 . 选择送入ALU的两个操作数据 R和S的组合关系（实际来源）。图2.11上已标明, R从D和A中选择, S从A、B和Q中选择, 再考虑到两边还均可选"0"值, 则我们可以从这许多可能组合中选取最有用的8种组合, 即A、Q组合, A、B组合, O、Q组合, 0、B组合, 0、A组合, D、A组合, D、Q组合, D、O组合 ，并用I2 I1 I0三位操作数选择码控制二组多路选通门选取其一, 具体规定如表2.14示。

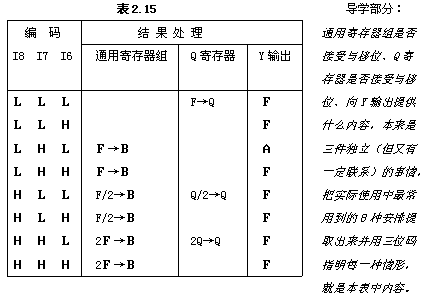

. 选择运算结果或有关数据以什么方式送往何处的处理方案, 这主要指通用寄存器组和Q寄存器执不执行接收操作或移位操作, 以及向芯片输出信息Y提供的是什么内容。这是通过 I8 I7 I6三位结果选择码来控制三组相应的选择门电路实现的, 具体规定如表2.15所示。

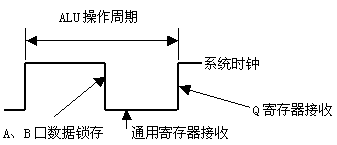

外部的数据包括: (1). 通过D接收外部送来的数据, 这已经在ALU的操作数来源选择中解决。 (2). 应正确给出芯片的最低位的进位输入信号Cn。 (3). 关于左右移位操作过程中的RAM3、RAM0、Q3和Q0的处理, 左移操作时RAM3与Q3为输出, RAM0和Q0为输入；相反, 右移操作时, RAM0和Q0为输出, RAM3和Q3为输入, 这是由I8和I7共同控制的。这几个外部信息的接收与送入，需要在 Am2901芯片之外用另外的电路解决。 (4). 四个标志位的值的接收与记忆电路, 需在Am2901芯片之外实现。 (5). 当执行通用寄存器组的读操作时，由外部送入的A地址选中的通用寄存器的内容送往A端口,由B地址选中的通用寄存器的内容送往B端口, B地址还用作通用寄存器的写入控制。由于有16个通用寄存器, 故A、B地址均由4位组成。当A、B地址给出同一数值时, 则将选中同一通用寄存器, 此时A、B端口同时输出同一寄存器的内容。 （6）.如有通用寄存器组的写操作时, 结果将写入由B地址选择的寄存器中。 （7）.芯片的输出数据Y可以从AUL的运算结果F或A口的数据二者之中选择其一。 关于该芯片的具体线路尚需说明如下几点: 助学部分 为了帮助记忆，我们把对运算器的控制与操作概括为如下三句话： 数据组合有内外（由I2-I0码选择操作数来源）， 运算功能说明白（由I5-I3码选择ALU的运算功能）， 存（或不存运算结果）、移（位不移位，左移还是右移操作）、送出（ALU的结果或者A口输出内容到芯片之外）巧安排，由I8-I6码控制，存、移包括对通用寄存器组和乘商寄存器Q的操作。 |
