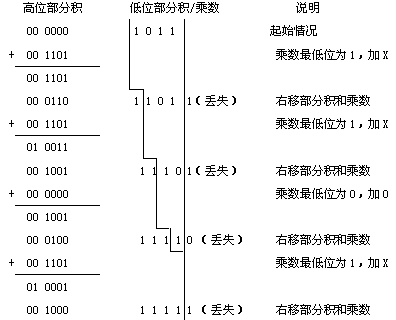

　　计算机内实现原码乘法的具体过程如下: 假定 X=0.1101 Y=0.1011

　

　　结果符号位为正,数值位为10001111。这种乘法运算的控制流程图给出在图2.7。该图中,数据的位序号从左至右移按0、1…n的次序编,0位表示符号,共n位数值。

　　从流程图上可以清楚地看到,这里的原码一位乘是通过循环迭代的办法实现的,即按一定的时间顺序重复地使用最少量的硬件(寄存器、加法器、移位和传送门等),把整个乘法过程变成为数据经过选通门和加法器实现相加、移位和寄存器接收的时序控制过程。即把X*Y为成如下形式:

P = 2^-1 { 2^-1 [ 2^-1（ 2^-1 … (2^-1 ( 0 + Xy_n)+ Xy_n-1 + … Xy₃) + Xy₂ ] + Xy₁ }

　　将上述公式展开,可写成:
　　　　　　　　　P₀ = 0
　　　　　　　　　P = 2^-1 ( P₀ + Xy_n )
　　　　　　　　　P₂ = 2^-1 ( P₁ + Xy_n-1 )
　　　　　　　　　　　…
　　　　　　　　　P_i+1 = 2^-1 ( P_i+ Xy_n-i )
　　　　　　　　　　　…
　　　　　　　　　P_n= 2^-1 ( P_n-1 + Xy₁ )
　　　　　　　　　P = P_n

　　此处的P₀、P₁…P_n-1称为部分积, Pn为最终的乘积P。

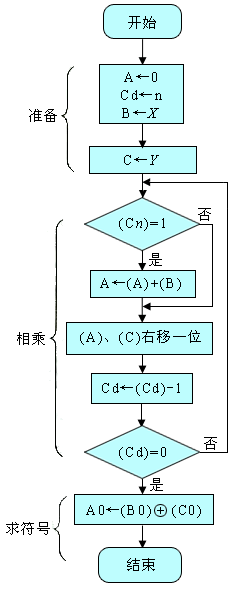

图2.7 原码一位乘运算流程
