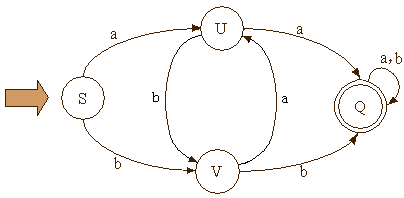

举一个DFA 的例子： 　　DFA M=（{S，U，V，Q}，{a，b}，f，S，{Q}）其中f定义为： 　　f（S，a）=U f（V，a）=U 　　f（S，b）=V f（v，b）=Q 　　f（U，a）=Q f（Q，a）=Q 　　f（U，b）=V f（Q，b）=Q 　　一个DFA可以表示成一个状态图(或称状态转换图)。假定DFA M含有m个状态，n个输入字符，那么这个状态图含有m个结点，每个结点最多有n个弧射出，整个图含有唯一一个初态结点和若干个终态结点，初态结点冠以双箭头"=>"或标以"-"，终态结点用双圈表示或标以"+"，若 f(ki,a)=kj，则从状态结点ki到状态结点kj画标记为a的弧； DFA 的状态图表示 　　一个DFA还可以用一个矩阵表示，该矩阵的行表示状态，列表示输入字符，矩阵元素表示相应状态行和输入字符列下的新状态，即k行a列为f(k,a)的值。用双箭头"=>"标明初态；否则第一行即是初态，相应终态行在表的右端标以1，非终态标以0。 DFA 的矩阵表示   状态\字符 a b S U V U Q V V U Q Q Q Q   0 0 0 1 　　DFA的确定性表现在转换函数f:K×Σ→K是一个单值函数，也就是说，对任何状态k∈K，和输入符号a∈Σ，f(k,a)唯一地确定了下一个状态。从状态转换图来看，若字母表Σ含有n个输入字符，那末任何一个状态结点最多有n条弧射出，而且每条弧以一个不同的输入字符标记。
