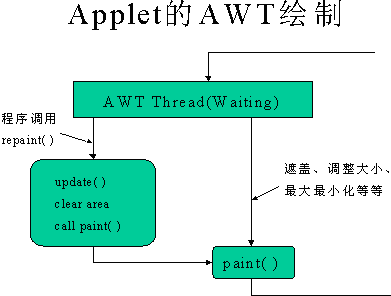

Applet程序中所采用的AWT的绘图机制主要涉及三个方法：paint()方法、update()方法和repaint()方法，update()方法和paint()方法都有一个Graphics类参数。Graphics是画图的关键，它可以支持两种绘图：一种是基本的绘图，如：画线、矩形、圆等；另一种是画图象，主要用于动画制作。

　　要进行绘图，首先要找到一个Graphics类的对象。update()方法和paint()方法所传递的参数都是Graphics类的对象，因此主要是通过重载它们来进行绘图，这是在动画程序中经常使用的方法。我们还可以通过getGraphics()方法得到一个Graphics类的对象，这个对象和update()方法和paint()方法中所传递的对象一样，都是该成员所对应的Graphics类的对象。得到了Graphics类的对象，就可使用各种绘图方法。

　　Graphics中提供的图形绘制方法有：
　　paint( ) //进行绘图的具体操作，必须有程序员重写
　　update( ) //用于更新图形，先清除背景、前景，再调用paint()
　　repaint( ) /*用于重绘图形，在组件外形发生变化，即大小改变或位置移动时，repaint( )方法立即被系统自动调用，而实际上repaint()方法是自动调用update()方法*/

　　下面的方法支持基本的绘图和画图像：
　　void drawLine( )
　　void drawArc( )
　　void drawPolygon( )
　　void drawRect( )
　　void drawRoundRect( )
　　void fill3DRect( )
　　void fillOval( )
　　java.awt.Graphics类
　　
输出文字：
　　void drawBytes( )
　　void drawChars( )
　　void drawString( )

　　Applet 的AWT绘制举例如下：
　　
例6．10
　　import java.awt.*;
　　import java.awt.event.*;
　　import java.applet.*;
　　public class ArcTest extends Applet implements WindowListener {
　　　　　ArcControls controls;
　　　　　pulic void init(){ //Applet的入口方法
　　　　　　　setLayout(new BorderLayout());
　　　　　　　ArcCanvas c=new ArcCanvas();
　　

　　　　　Add("Center",c);
　　　　　add("South",controls=new ArcControls(C));
　　}
　　public void start(){
　　　　　controls.setEnabled(true); //激活controls
　　}
　　public void stop(){
　　　　　controls.setEnabled(false);
　　}
　　public void windowActivated(WindowEvent e){ }
　　　　　　　　　　　　//重写WindowListener的方法
　　public void windowClosed(WindowEvent e){ }
　　　　　　　　　　　　//重写WindowListener的方法
　　public void windowClosing(WindowEvent e){
　　　　　　　　　　　　//重写WindowListener的方法
　　　　　System.exit(0); }

　　public void windowDeactivated(WindowEvent e){}
　　　　　　　　　　　　//重写WindowListener的方法
　　public void windowDeiconified(WindowEvent e){}
　　　　　　　　　　　　//重写WindowListener的方法
　　public void windowIconified(WindowEvent e){ }
　　　　　　　　　　　　//重写WindowListener的方法
　　public void windowOpend(WindowEvent e){ }
　　　　　　　　　　　　//重写WindowListener的方法

　　public static void main(String args[]) {
　　　　　Frame f=new Frame("ArcTest"); //构造Frame
　　　　　ArcTest arcTest=new ArcTest(); //构造arcTest
　　　　　atcTest.init();
　　　　　arcTest.start();
　　　　　f.add("Center",arcTest);
　　　　　f.setSize(300,300);
　　　　　f.show();

　　　　　f.addWindowListener(arcTest);
　　　　　}
　　}
　　class ArcCanvas extends Canvas{ //类ArcCanvas
　　　　　int startAngle=0;
　　　　　int endAngle=45;
　　　　　boolean filled=false;
　　　　　Font font;
　　　　　public void paint(Graphics g){
　　　　　　　　//paint方法，该方法的作用是在Canvas上画图
　　　　　　Rectangle r=getBounds();
　　　　　　int hlines=r.height/10;
　　　　　　int vlines=r.width/10;
　　　　　　g.setColor(Color.pink);

　　for(int i=1;i<=hlines;i++) {
　　　　　　g.drawLine(0,i*10,r.width,i*10);
　　　　　　}
　　for(int i=1;i<=vlines;i++) {
　　　　　　g.drawLine(i*10,0,i*10,r.height);
　　　　　　}
　　g.setColor(Color.red);
　　if(filled) {
　　　　　　g.fillArc(0,0,r.width-1,r.height-1,startAngle,endAngle); }
　　　　　　else { g.drawArc(0,0,r.width-1,r.height-1,startAngle, endAngle);
　　}

　　g.setColor(Color.black);
　　g.setFont(font);
　　g.drawLine(0,r.height/2,r.width,r.height/2);
　　g.drawLine(r.width/2,0,r.width/2,r.height);
　　g.drawLine(0,,0,r.width,r.height);
　　g.drawLine(r.width,0,0,r.height);
　　int sx=10;
　　int sy=r.height-28;
　　g.drawString("S="+startAngle,sx,sy);
　　g.drawString("E="+ednAngle,sx,sy+14);
　　}

　　public void redraw(boolean filled,int start,int end){ //重画方法
　　　　　　　　this.filled=filled;
　　　　　　　　this.startAngle=start;
　　　　　　　　this.endAngle=end;
　　　　　　　　repaint();
　　　　　　　　//通过调用repaint()方法，从而最终调用paint方法完成重画
　　　　　　　　}
　　}

　　class ArcControls extends Panel implements ActionListener { //ArcControls类
　　　　　　　　TextFiled s;
　　　　　　　　TextFiled e;
　　　　　　　　ArcCanvas canvas;

　　public ArcControls(ArcCanvas canvas) {
　　　　　　　　Button b=null;
　　　　　　　　this.canvas=canvas;
　　　　　　　　add(s=new TextField("0",4));
　　　　　　　　add(e=new TextField("45",4));
　　　　　　　　b=new Button("Fill");
　　　　　　　　b.addActionListener(this);
　　　　　　　　add(b);
　　　　　　　　b=new Button("Draw");
　　　　　　　　b.addActionListener(this);
　　　　　　　　add(b);
　　}

　　public void actionPerformed(ActionEvent ev) {
　　　　　　　　　　//实现接口ActionListener的方法
　　　　　String label=ev.getActionCommand();
　　　　　canvas.redraw(label.equals("Fill"),
　　　　　Integer.parseInt(s.getText(),trim()),
　　　　　Integer.parserInt(e.getText().trim());
　　　　　}
　　}
