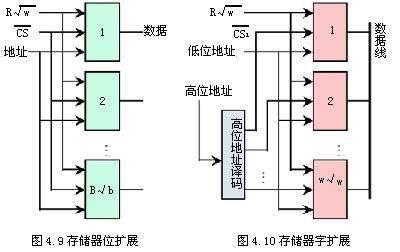

当单个存储器芯片不能满足存储容量的要求时，可以采用存储器字扩展，如图4.10所示。 　　存储器字扩展比位扩展要复杂些，首先，把所有芯片的地址线和读写控制线分别对应连接起来，连接之后的地址线作为存储器的低位地址。由于扩展之后，整个存储器的容量要比单个芯片的容量大，因此，存储器的地址线数目必然比芯片的地址线数目多，把多余的高位地址线作为一个地址译码器的输入，而把这个译码器的输出分别与各个芯片的片选线相连接；然后，把每个存储芯片的数据线对应直接相连，这种连接方法称为"线或"。 　　经过字扩展之后，存储器的容量增加了，但位数仍保持不变。

存储器位扩展和存储器字扩展

举一个具体例子来说明进行存储器字扩展的方法。 　　假设存储器的字数为W＝4M，芯片的字数为w＝1M，位数为b＝8，则总共需要的芯片数量为p＝W/w＝4M/1M＝4。 　　首先，把各个芯片的log2 w＝20条地址线和所有4个芯片的读写控制线对应连接，连接之后的20位地址作为存储器的低20位地址，连接之后的读写控制线作为存储器的读写控制线。由于存储器的地址位数为log2 W＝22，因此，用多出来的最高2位地址作为一个译码器的输入，而把这个译码器的4条输出线分别与4个芯片的片选线相连接。最后，把每个芯片的4条数据线分别连接，作为存储器的4位数据。
