一个帧内（两场）DPCM像素位置排列示意图
4 .4-5 DPCM像素位置示意图
绿色虚线--上一场的扫描线
黑色实线--当前场的扫描线
X--前场中被预测像素
其余各点--与X像素帧内相关性大的像素
X像素的预测值，可写成
--同一场内
像素A和像素D进行预测；
--上一场内
像素F和像素I进行预测；
，为真，取当不等式
为真，取当不等式
为假，取2．电视信号的帧间DPCM编码
（1） 帧间预测

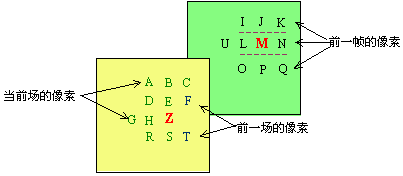

4.4-6是帧间预测像素位置示意图
Z像素--当前被预测的像素
计算：
、
、
的值，选取这三个差值最小的进行预测若
（前一像素与再前一个像素差）最小，则用同一场同一扫描行上的前一个像素H（同一场前一扫描行像素差）最小，
则用同一场上一扫描行上的像素B（帧间像素差）最小，
则上一帧对应位置像素M （2） 条件传送和内插
·条件传送：设置一个阈值"T"，对于帧间对应位置像素的亮度或色差信号值，大于T值传送，小于T值者不传送。一帧电视画面，只传送其中一部分活动比较明显像素的帧间差值信号，可以有效降低传输比特率。这种传送方式，称为条件传送。
·内插方法：当帧内像素的空间分辨率降低时，如果采样频率降低一倍，那么对于未采样像素的亮度或色差信号值，可用内插（插补）方法补充。
内插方法举例：
用同一扫描行上前后相邻两像素的采样值，对未采样像素值插补如图4.-7，即
4-7 同一扫描行上像素插补
用上一场内四个相邻像素的平均值插补（如图4.4-8），即
4.4-8 上一场4邻像素插补
①块匹配算法
块匹配算法是把图像分成若干子块图像，设子图像是M×N的矩形块。设当前帧图像亮度信号为fk（m，n），前一次传送的图像为fk-Ns（m，n），这里Ns为帧差数目。通常帧差Ns可能是1，3或7。我们假定当前帧中的一个M×N子块是从第k-Ns帧平行移动而来，并设M×N子块内所有像素都具有同一个位移值（i，j）。假定运动物体在Ns帧差时间内水平和垂直最大位移均为L，这样我们可以在第k-Ns帧搜索区SR内进行搜索，这里SR搜索区为（M+2L，N+2L），见图4.4-9。
4.4-9 块匹配位移估计算法

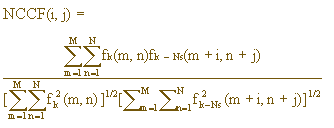

可以计算两帧中子块的相关函数
（4.15）当相关函数NCCF（i，j）达到最小值时，它的i和j值就被认定为子块的水平和垂直位移值。式（4.15）计算工作量很大，实际应用中常用式（4.16）或式（4.17）代替。
（i，j）∈SR
（4.16）
（i，j）∈SR （4.17）MSE是均方误差，MAD是帧间绝对差，取MSE或MAD最小时的i，j值就是水平和垂直的偏移量。
②搜索算法
·穷尽搜索法：对每一点，沿如图所示的路径，计算MAD（帧间绝对差）。取MAD最小值，所得到的i和j就是水平和垂直的偏移量。
4.4-10 穷尽搜索法
·二维对数法：此算法用MSE均方差作为匹配准则，并在搜索容口中，用沿着最小误差方向执行对数二维搜索过程。其过程如图4.4-11所示。
第一步：5个初始点，如图所示为"G"，取MSE为最小的点如"m"
第二步：搜索三个新位置，如图所示为"s"，取MSE为最小的点如"m"
第三步：步长除以2，并搜索围绕此最小的误差9个点"H"。
4.4-11 二维对数法
·三步搜索法：每步搜索9个点，用MSE度量，找到最小的，搜索步长减半，再搜索，共25个点。
4.4-12 三步搜索法
