视频信号获取器诊断软件的设计:根据视频信号获取器的组成部分,需要编制诊断视频窗口控制器PC-Video寄存器读写测试程序,I2C总线接口测试程序;帧存储器存储的读写测试,多路开关正确性的测试;解码器的测试:读状态字,修改寄存器,选择输入端以及选择输入制式;编码器的测试:读状态字,读写寄存器,选择制式,输出测试;数据转换器的测试:读状态字,修改寄存器;输出测试:读状态字,修改寄存器,输出全屏黑,输出全屏白,彩条测试,输出颜色调整等。在调试过程中,利用诊断软件,必要时再配合使用示波器或逻 辑分析仪,即可查出硬件的错误,诊断程序的菜单如图2.19所示。

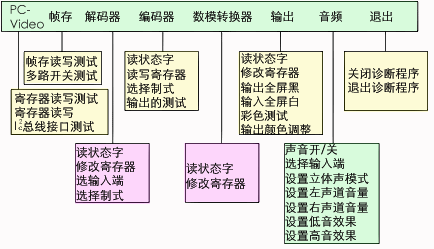

  图2.19 视频信号获取器诊断调试软件框图 (点击查看大图)

  为了给用户提供方便的编程环境,还需要编制在DOS和Windows条件下的库函数,演示软件主模块及功能子函数模块,具体菜单如图2.20所示,库函数包含多个底层函数调用,通过PC-Video各控制寄存器编程,可实现视频信号获取器的各种图像处理功能。通过对I2C总线编程,可实现对多制式数字解码器及编码器的控制。演示软件主模块包含所有函数调用,功能子函数模块包含各种函数调用,每一个都能完成某一特定功能。用户调用时只写一个调用命令即可,因此方便了用户的编程。
  视频信号获取器能够实时捕获和显示视频信号,由于设计时采用了数字式解码电路和视频窗口控制器,使视频信号获取器具有以下特点:
  (1) 由于采用多制式数字解码器,帧存储器存储YUV信息,既可节省存储空间又方便图像处理和编码输出;
  (2) 采用数字式锁相和解码,使设计调试简便;
  (3) 采用视频窗口控制器,可对显示窗口的位置、大小任意改变,同时可做到对图像进行实时缩放和漫游;
  (4) 为解决实时存取,采用两个存储体;
  (5) 视频RGB信号与VGA的RGB可共用一个监视器,通过彩色键联信号可产生4种叠加效果。
  综上所述,由彩色多制式数字解码电路、视频窗口控制器以及VRAM等组成计算机视频信号获取器,和当时世界上其它产品比较,它的性能指标高,制造、调整简单,价格便宜,是市场上极有竞争力的产品,也是视频信号获取器一种较好的设计方案,将成为一个新的发展方向。

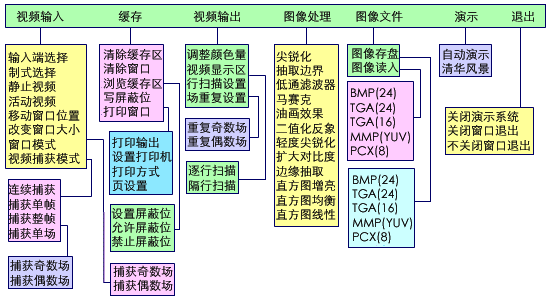

  图2.20 视频信号获取器的库函数及功能模拟 (点击查看大图)
