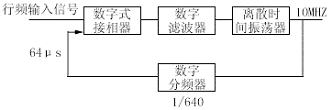

　　数字锁相电路结构原理如上图所示，它由下面几个部分组成：
　　①数字式检相器，将输入的行同步信号与10MHZ振荡器经1/640分频得到脉冲信号，进行数字式检相，得到相差P；
　　②数字滤波器，同步锁相是一个反馈系统，为了防止系统振荡而设计的滤波器，它相当于控制系统中的校正装置；
　　③ 离散时间振荡器，输出的振荡频率f０与输入数字增量P成正比；
　　④ 数字式分频器；10MHZ的脉冲信号经过640分频得到本地时钟产生的行同步信号。
　　通过锁相回路，能够保证离散时间振荡器的输出频率与摄像机输入频率一致。
　　在数字式锁相和数字式解码电路中用离散时间振荡器DTO（Discrete Time Oscillator）代替压控振荡器（VCO）。DTO的工作原理如图2.16所示。DTO的核心部件是加法器，加法器的输出通过一个寄存器反馈到输入端，和另一个增量P在每个时钟的上升沿相加，使得Xn为线性增长序列。当Xn超过加法器的最大值q时，产生溢出，忽略进位，则又产生由小到大的序列，如图2.17所示。
　　

（2.17）
　　由上式可知，X_n是一个离散时间锯齿信号，时间间隔。由图3.17可知，p和 q的比例与时间T、T₀的比例相等，即
　　

　　　　（2.18）
　　若将 q归一化为1，则有
　　

　　　　　　　（2.19）
　　因此，离散时间振荡器的输出频率f₀受p控制，像模拟锁相回路一样，输入频率为f_T的信号，会产生输出频率

的信号。
　　完成了锁相任务后，如何进行彩色全电视信号的数字式解码?
　　通过数字电路将数字式彩色全电视信号分解为亮度信号Y，色差信号U和V，称之为数字式解码，具体作法如下：
　　彩色全电视信号的近似表达式如下：
　　CVBS=Y+Usinwsct+nVcoswsc t
　　Y为亮度信号 U、V为色差信号
　　ωsc为4.44MHZ彩色副载波信号，k=±1系数
　　①将CVBS经过一个中心频率为ωsc的陷波器，得到Y；
　　②将CVBS经过一个中心频率为ωsc的带通滤波器，得到：
　　C^* =Usinωsct+KVcosωsct
　　③将C^* 经过U解调器得到U；
　　将C^* 经过V 解调器得到V；
　　具体作法是：
　　a) U解调器：
　　C^*×Sinωsct
　　→U×sinωsct . sinωsct + KVcosωsct . sinωsct
　　→Usin2ωsct +KV 1/2sin2ωsct
　　→1/2U-1/2 U cos2ωsct+K1/2sin2ωsct [sin2α=1/2(1-cos2α)]
　　→U(用低通滤波器，滤掉2ωsc高频分量)
　　b) V解调器
　　C^*×cosωsct
　　=>Usinωsct×cosωsct+KVcosωsct×cosωsct
　　=>U 1/2 sin2ωsct + K(1/2 V+1/2Vcos2ωsctt)
　　=>1/2V + 1/2 V cos2ωsct +1/2 Usin2ωsct [cos2α=1/2(1+cos2α)]
　　=>V (用低通滤波器，滤掉2ωsc高频分量)
　　这样，我们就将彩色全电视信号，解出Y 、U、V三个分量，送到存贮器中。
　　全电视信号表达式：
　　　

　　其中Y为亮度信号，U、V为色差信号，

为彩色幅载波频率。

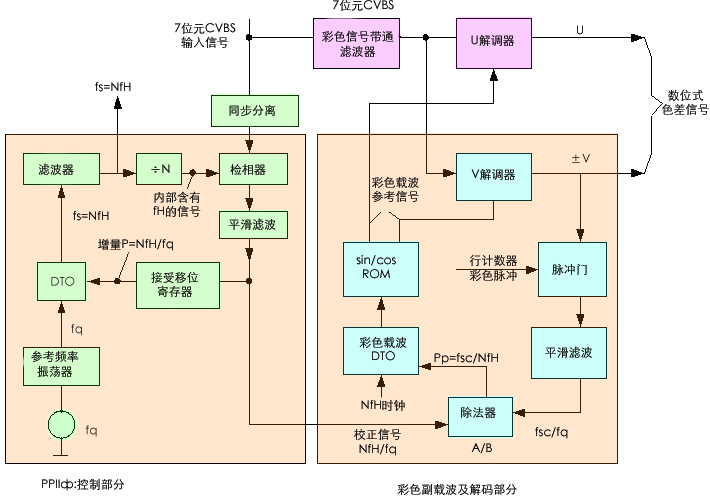

　　彩色全电视信号数字锁相和解码的具体电路和工作原理如图2.18所示。数字式彩色全电视信号，首先经过一个带通滤波器，把色差信号滤出，最终得到UV信号，另外一路经过彩色副载波陷波电路，去掉色差信号，得到Y信号。再经过数字式同步分离电路，得到输入信号的行同步，通过检相器检测输入行频和系统时钟，经分频后得到的行频，两者之间的相位差，再经过平滑滤波得到增量p，由式（2.19）可知，它由p线性控制离散时间振荡器，得到系统时钟信号f₀，这即数字锁相的工作原理，具体电路框图如图2.18左半部所示。
　　数字解码电路，在模拟电路中，彩色信号采用正交调幅方法进行调制，彩色全电视信号的表达式为：
　　　
