(1)把一维的黑白全电视信号中的图像信号数字化后，送到帧存贮器中保存；
(2)把存贮在存贮器中的图像信号，还原为全电视信号输出到电视机或监视器，供操作者观看检查。
黑白视频信号获取器的工作原理
·同步分离电路
·锁相和时序电路
·A/D变换器
·帧存贮器的设计
·D/A变换及输出显示
如果是彩色信号，则变为YUV,UV载在Y上。黑白视频信号获取器的工作过程如下图：
（一）同步分离电路
将黑白全电视信号通过切头电路将同步信号和图像信号分开，通过微分和积分电路将行同步和场同步分开，再根据奇数场的场同步在一行的开始，偶数场的场同步信号在一行的中间这个规律，将奇数场和偶数场的场同步信号分开。
1.同步分离电路
同步分离电路的作用：将行同步、奇数场场同步和偶数场场同步信号分离出来。

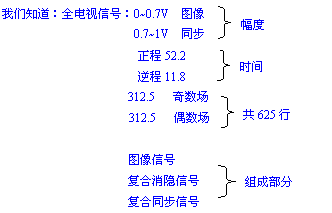

找到行同步和场同步（奇数场和偶数场），从图2-7（下图）可以看到：同步信号在0.7V~1V之间。
（点击查看大图）
我们可以使用限幅（切头电路）放大器，如下图所示：
经过限幅（切头）放大器后分离出来的行同步和场同步（奇数场和偶数场）如下图所示：
2.把场同步和行同步分开
用积分器和微分器分离行同步和场同步信号
为了减小Dt，加入均衡脉冲 （点击查看大图）
3.奇数场和偶数场

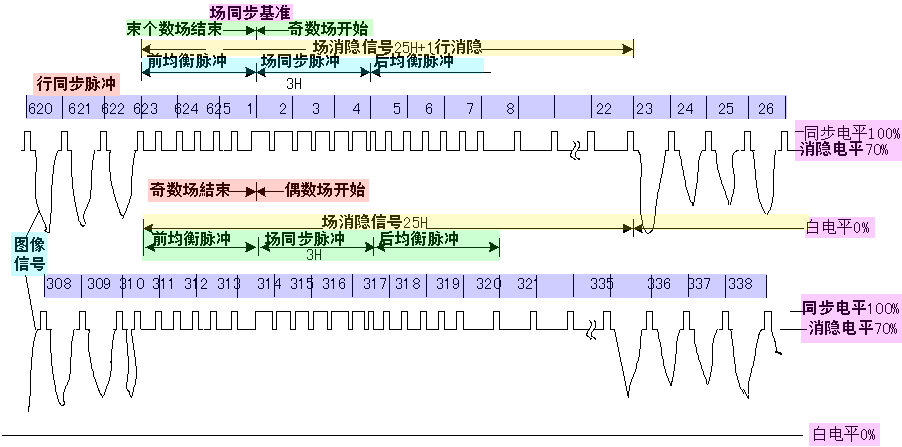

仔细观察下图，我们会发现奇数场的场同步同步信号的区别：奇数场的场同步的开始和行同步一致，偶数场场同步在行同步一半处开始。
找到奇数场和偶数场后，将数据保存在帧存储器（FB）时可以做相应的处理，比如：
（二）锁相和时序电路
希望视频信号获取器的时序与摄像机输入频率一致，所以用上面分离出的行同步信号作为输入信号，经过锁相回路，得到与摄像机频率一致的时序电路。
视频信号获取器的时序电路的振荡频率和摄像机行同步信号要一样。锁相和时序电路如下图所示：
1.检相器
锁相系统保证相位差不变。如果相位差变化， 则调整振荡频率，以确保相位差不变。
检相器的任务：把行同步和时序电路产生的脉冲之间的相差变为电压，通过控制电压保持不变，以保证相差保持不变。
2.压控振荡器
用变容二极管，通过电压的变化控制电容改变，用电容控制振荡频率变化。振荡频率为10MHz。
3.分频器
640分频， 640计数器。
4.校正
采用负反馈，锁相精度高。
（三）A/D变换器
将黑白全电视信号分离出的模拟同步信号，用上述的时序脉冲，数字化后，再存入帧存贮器中。采用A/D变换器进行数字化处理。
A/D变换 的方法很多，用的比较多的是逐次比较法。
A/D变换器工作原理（下图）逐次比较
逐次比较型A/D变换器工作原理的有关内容可以参考数字和模拟电路中的相关内容。
（四）帧存贮器的设计
帧存贮器FB(Frame Buffer)的设计要求：
a) 0.1μs从摄像机读一个数据，存到帧存贮器中；
b) 0.1μs从帧存贮器中读一个数据，经过D/A变换送给监视器；
c) 0.8μs计算机随机读/写帧存贮器FB。
选用器件DRAM读/写时间0.2μs(200ns)。
解决办法：采用多体、并行及分时方案。
用分时和多体并行的办法（如下图）
VRAM（如下图）
