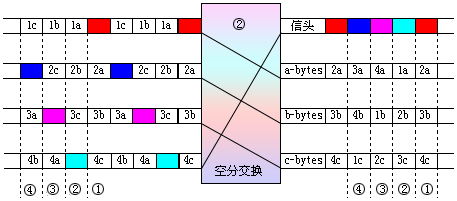

下图表示了一个4×4的特殊复用器。

Fig. 特殊的复用器

　　其中假定信元含1字节信头和3字节数据(a、b、c)。不难看出，通过改变空分交换在每一字节的状态可以实现上述复用功能，下图为空分交换的4种状态。状态1中，入线i连到出线i；状态2中，入线i连到出线(i+1)mod4；状态3中，入线i连到出线(i+2)mod4；状态4中，入线i连到出线(i+3)mod4。或者概括地说，对一n×n空分交换，在状态k其入线i连到出线(i+k-1)mod n。
　　由以上看出，交换器的规模和信元信息段大小与信头大小的比值密切相关。在上图中，所有的信头字节被传送到第一条出线，所有的a＿字节(即信息段的第一个字节)传送到第二条出线，等等。同时保证复用器正确操作的首要条件是到达复用器所有入线上的信元必须对齐，这样不同入线的信头将按顺序的时隙到达。

　　复用器的特点：
　　(1) 所有信头被一空分交换器集中交换到一条特定的出线上(该出线上完全是信头值)，
　　(2) 空分交换器动态改变其交换状态(有限集，循环方式)来达到对输入线路上的信元字节(单位粒度)进行交替复用之目的，并使得(除信头出线外)，
　　──第一条出线上输出所有信元的第一字节(净荷)；
　　──第二条出线上输出所有信元的第二字节；
　　──第N条出线上输出所有信元的第N字节。

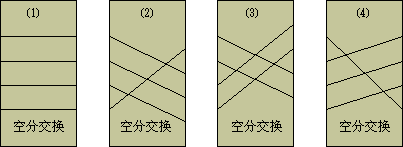

　　Fig. 空分交换器的四种状态

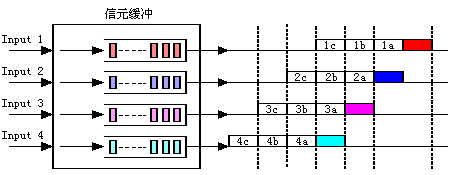

　　需要特别注意的是，到达复用器之前的信元呈现出斜式排列，即在同一个时基内不能出现两个信头或两个信元的第N个字节。这一功能需在此之前使用时钟相位调整与信元缓冲技术实现，见下图所示。(更详细的介绍见后面的参考文章)。
