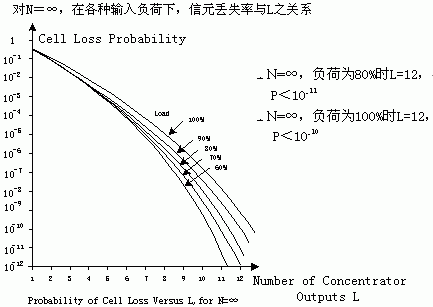

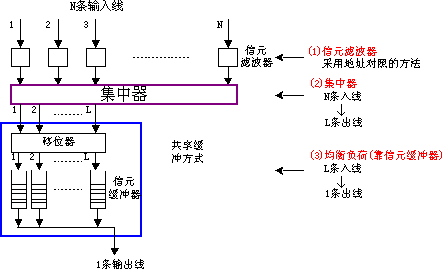

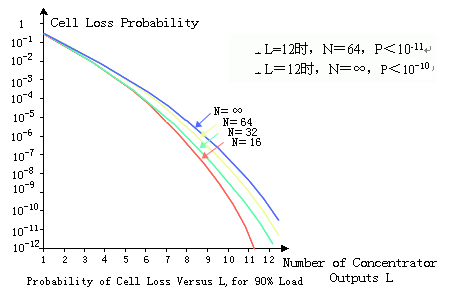

总线接口以及相应的出线如下图所示。     图中有N个信元滤波器，每一滤波器连接到其中一条广播总线。这些信元滤波器检查每一个到达信元的地址，如果该地址是与其关连的出线，就允许信元通过本滤波器到达集中器，否则信元将被丢弃。     总线接口下面是集中器，它实现从N条输入线到L条(中间阶段)输出线(L≤N)的集中。如果k个信元同时去往同一出线，若k≤L，则经过集中器后，这k个信元将到达集中器的1～k条出线；若k>L，则集中器的L条出线上都会有信元出现，另外K-L个信元将被丢弃。     工作机制：集中器是总线接口单元中的一个中间部件，完成N条入线到L条出线的集中(L≤N)。当N条入线上同时有K个信元到达时，If K≤L，则K个信元将完全通过集中器而到达1～L条出线；IF K＞L，则只有前L个信元到达集中器的输出，其余K-L个信元将被集中器丢弃。     解析模型：       ·原则：发生在集中器上的信元丢失概率不能大于knockout交换器其它环节的信元丢失率；       ·概率模型：设所有入线上的信元到达是不相关的，均匀负荷且为P，并且均等地寻址到每个输出端口，则K个信元同时到达集中器的概率PK符合二项分布，即     如果仅允许最大有L个信元穿过集中器，则丢失信元的概率为     根据以上公式，可计算出在90%负荷下，信元丢失率P与输出线数L的关系如下图所示。     同样可以计算出，当N→∞时，L对不同P值的信元丢失率函数，如下图所示。     结论：如选择L=12，对任何P和N值都可以取得10-10的信元丢失率。
