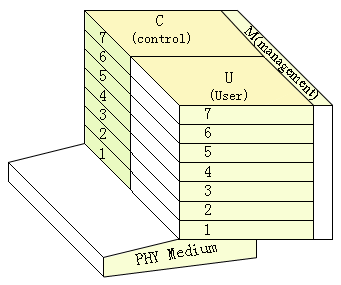

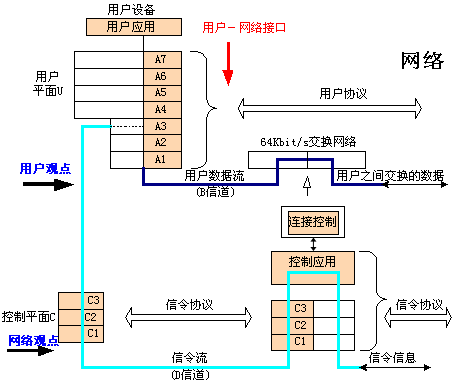

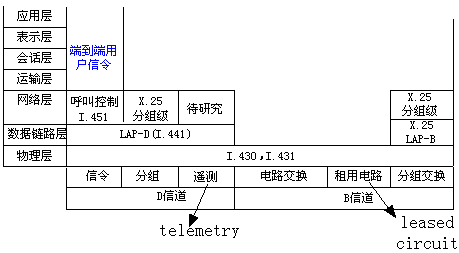

(5) N-ISDN分层(N-ISDN Layer) 　　－ISDN呈现出C、U、M三平面结构，即控制平面、用户平面和管理平面 　　　C、U平面分层原则遵从OSI参考模型， M平面不分层 　　称为分离平面模型　　分离平面模型　　　　OSI参考模型 　　　　　　　　　　　　　　C、U、M　　　 　　　单平面模型 　　　　　　　　　　　　　　带外信令　　　　　　带内信令 　　　　　　　　　　　　(out-band signaling) 　(in-band signaling) 　B信道：数据U平面 　D信道：信令C平面/signaling 　D信道：分组平面(packet) 　M平面：负责管理和沟通C、U两平面 　　对ISDN用户终端设备，用户平面(U)与控制平面(C)都按照OSI七层模型进行层功能划分，管理平面(M)不分层,这一点与今后讲到的B-ISDN协议参考模型不同，在那里管理平面也划分成不同的层，由于这一原因，终端设备与交换机之间以及相邻的交换机之间都不能传送同层(peer-to-peer)管理消息。C、U两平面的同层实体不能直接通信，靠M平面转接。不同层面的信息共同复用在同一物理传送媒体上发送。 　　下图表示了ISDN协议的相互关联关系。 　　上图左侧表示了ISDN终端设备的数据与信令平面分层，右侧表示了ISDN交换机上的协议分层。可以看出，用户数据经过B信道进入ISDN交换机物理层，即第一层参与交换，在这里ISDN交换机采用的是64Kbit/s的交换网络。同样，在整个ISDN网络内的每一个节点上也都是仅执行第一层的功能，于是U平面借助于用户协议完成端－端数据通信(见用户观点)。图下侧表示了网络观点的信令传送过程。可以看到控制平面C在用户终端和ISDN交换机上都将执行1、2、3层功能，通过D信道传送信令协议，ISDN交换机上的连接控制配合信令过程完成ISDN呼叫的建立与拆除。 　　下图表示了用户－网络接口协议结构。 　　D信道上主要的任务是传送信令。不管是在2B＋D接口上16kbit/s信令信道为2×64kbit/s数据信道服务，还是在23B＋D/30B＋D接口上的64Kbit/s信令信道为23B/30B数据信道服务，信令信息都是非常富裕。因此，在信令非忙期间还可以传送用户数据，如X.25分组数据，只不过网络层协议需X.25分组级第三层协议。D信道还可以为一些遥控/遥测型慢速数据业务服务。同样B信道主要用于电路交换和租用电路，但也可以为分组交换如X.25服务，此时也需修改相应的层协议。
