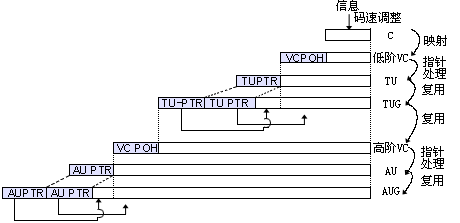

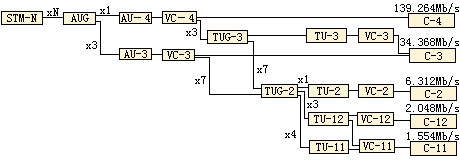

| (5) SDH帧复用映射结构 下图表示了低速PDH信号是如何映射并复用成STM-1信号的。  ·VT－Virtual tributary 虚支路(SONET) 用于SONET标准中，表示虚支路信号 ·C－Container容器 一个PDH的低速信号，如PDH一次群(T1、E1系列)可被定义为容器。图中列出的容器有C-11(1.544Mb/s)、C-12(2.048Mb/s)、C-2(6.312Mb/s)、C-3(34.384Mb/s)和C-4(139.264Mb/s)。 ·VC－Virtual Container虚容器 将上述容器进行码流调整后形成虚容器。 ·TU－Tributary Unit支路单元 将虚容器进一步整形后形成支路单元，相当于SDH一个大传输信道中的子信道。 ·TUG－TU Group支路单元群 若干TU组成某种支路单元群 ·AU－Administration Unit 管理单元 虚容器加上指针后形成可管理单元 ·AUG－Administration Unit Group管理单元群 若干管理单元构成管理单元群 ·STM-N (N=1,4,16,64等)Synchronous Transfer Module 同步传送模块 由管理单元群与帧开销信息构成的完整的SDH传输帧称为同步传送模块，如STM-1、STM-4等。 我们看到PDH低次群信号作为容器经过码流调整并附加以指针后直接映射到SDH传输帧中。通过指针直接"取下"或"插入"PDH低次群信号，取消了背靠背的多路与复用。 C、VC、TU、AU之间的关系如下图所示：
SDH/SONET信号的标准速率等级如下表示：
小结： －SDH能容纳PDH，即向下兼容PDH低次群信号 －SDH具备： ·高速大容量光纤传输设备和体制 ·智能控制网元 ·可理解是信息高速公路 －SDH与ATM是"姊妹"关系 ATM信元(Cell)将通过合适的映射方式装入SDH帧的净荷段中(第二章将会详细介绍)，因此SDH将构成未来B-ISDN的基础物理网，ATM则可理解为建立在SDH传送网络之上的灵活的信息复用与交换技术，二者有着一种自然的"姊妹"联系。通过在SDH传送网上引入ATM技术，实现业务和网络单元的逐步升级，因此在这种相辅共存、渗透发展中，SDH将为B-ISDN奠定重要的物质基础。 作业1：阅读自学《Emerging Communication Technologies》2nd Ed(清华大学出版社)，参考书中有关SONET/SDH的章节，并回答： (1) SONET/STS-3C与SDH/STM-1有什么区别？ (2) 对SDH技术进行综述。 作业2：一个STM-1帧中可盛放多少个VC-12？ |
