(4) SDH帧复用结构和帧结构

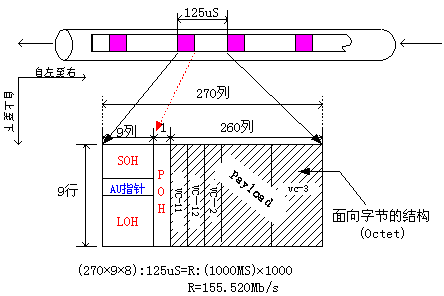

　　下图表示了SDH传输帧结构


　　SDH传输帧周期为125μs(与PDH传输帧周期相同)，帧呈现面向字节(Octet)的结构，由270列×9行＝2430Bytes组成。其中前10列×9行＝90Bytes为开销字段，后260列×9行＝2340Byte是SDH净荷域(Payload)，也叫同步净荷封装(SPE：Synchronous Payload Envelope)。开销部分包括段开销SOH(Section Overhead)、线路开销LOH(Line Overhead)、通道开销POH(Path Overhead)以及AU(Administration Unit)指针。

　　净荷域盛装不同容量的虚容器VC(Virtual Container)，如VC-11、VC-12等。

　　从物理层串行比特发送的顺序而言，按照自左至右、自上至下传送。所举STM-1帧结构例子的传输速率为155.520Mbits/s。

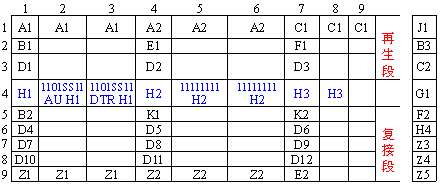

　　STS-3/STM-1帧开销字段的主要字节如下图所示：

　　SDH帧开销字段介绍如下：
　·A1A2为帧定位字节，其中：
　　A1＝11110110，A2＝00101000
　　一帧中有48个帧定位比特，不扰码，伪同步概率为3.55×10-15
　·B1 B2 B3：误码检测字节
　　§B1：
　　　o BIP－8 BIP：Bit Interleave Parity
　　　　(比特间插奇偶校验)
　　　o 再生段误码检测
　　§B2：
　　　o BIP－24
　　　o 复接段误码检测
　　§B3：
　　　o BIP－8
　　　o 通道误码检测
　·C1、C2:标记符号字节：
　　 C1：STM标识符，标识每个STM-1信号在STM-N复用信号中的位置；
　　 C2：信号指示标记，标明VC中映射的是ATM信元、FDDI、 MAN还是某种PDH信号。
　·D1－D12：数据通信链路(DCC)，构成SDH管理网(SMN)中的传送链路 (信道)，其中：
　　 D1－D3：192kb/s 数据通道，用于再生段；
　　 D4－D12：576kb/s数据通道，用于复接段。
　·E1、E2 提供两路64kb/s的公务联络语声通路，其中：
　　 E1：用于本地公务通路，在再生器接入；
　　 E2：用于直达公务通路，在复接段路端接入。
　·F1、F2：用户通路，为特定维护目的而提供的临时数据/语音通路。
　·G1：通道状态字节。
　·H4：TU位置指示字节，指示当前TU帧在TU复帧中的位置。
　·J1：用于跟踪通道连接状态，在J1 中重复发送高阶通道接入点识别符，
　　　　以使接收终端能根据J1确认与发送终端处于连接状态。
　·K1，K2：自动保护切换，用于128kb/s保护目的的APS信令信道。
　　　　(APS：Automatic Protection Switch)
　·Z1－Z5：分别为复接段和通道段备用字节。
　·X：标识为国内备用字节。
　　其余为国际备用字节。

　　为什么需要SOH、LOH、POH？
　　从下图所示的SDH线路传输模型可进行分析。

　　TM：终端复用器，REG－再生中继器
　　ADM：分插复用器，SDXC－SDH 交叉连接器

　　长途SDH传输不是一根光纤传送几千公里，而是依靠不同的传输设备逐级中继传输而达此目的，传输设备的类型依据其作用不同可分为终端复用器TM、再生中继器REG、分插复用器ADM和SDH交叉连接设备SDXC等。再生中继器仅是把信号进行放大增强，在TM与REG或REG与ADM/SDXC之间的传输链路称为再生段，TM与ADM/SDXC之间称复接段，而TM与TM之间称通道段，对不同的维护操作有差异，分别由SOH、LOH和POH上字节操作完成。
